A

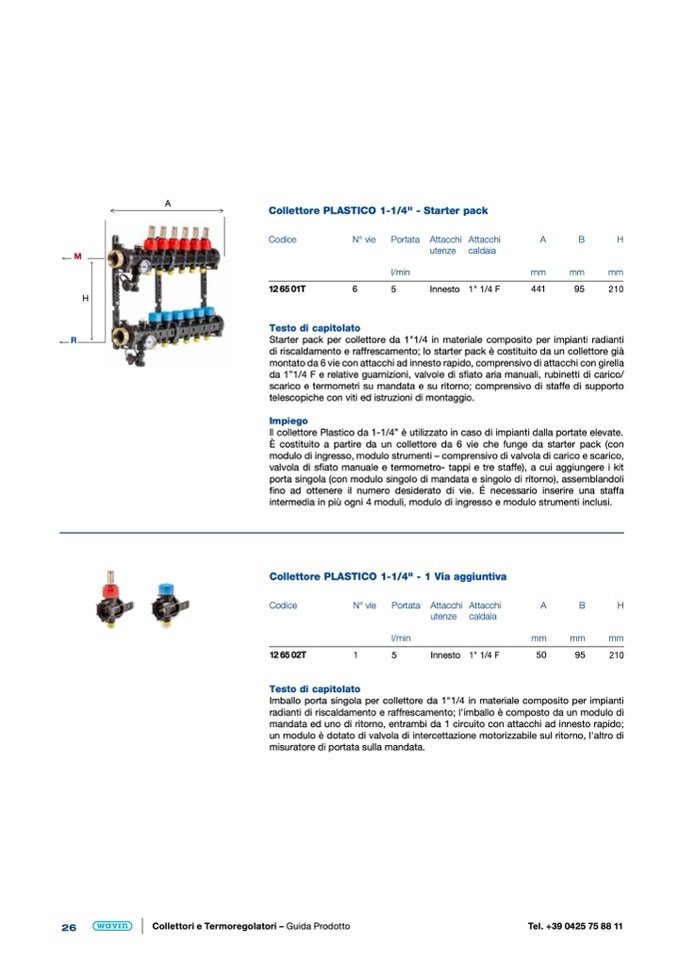

Collettore PLASTICO 1-1/4" - Starter pack
M
H
Codice
12 65 01T
N° vie
Portata
l/min
6
5
Attacchi Attacchi
utenze caldaia
Innesto 1" 1/4 F
A
B
H
mm
mm
mm
441
95
210
R
Starter pack per collettore da 1"1/4 in materiale composito per impianti radianti
di riscaldamento e raffrescamento; lo starter pack è costituito da un collettore già
montato da 6 vie con attacchi ad innesto rapido, comprensivo di attacchi con girella
da 1”1/4 F e relative guarnizioni, valvole di sfiato aria manuali, rubinetti di carico/
scarico e termometri su mandata e su ritorno; comprensivo di staffe di supporto
telescopiche con viti ed istruzioni di montaggio.
Impiego
Il collettore Plastico da 1-1/4” è utilizzato in caso di impianti dalla portate elevate.
È costituito a partire da un collettore da 6 vie che funge da starter pack (con
modulo di ingresso, modulo strumenti – comprensivo di valvola di carico e scarico,
valvola di sfiato manuale e termometro- tappi e tre staffe), a cui aggiungere i kit
porta singola (con modulo singolo di mandata e singolo di ritorno), assemblandoli
fino ad ottenere il numero desiderato di vie. É necessario inserire una staffa
intermedia in più ogni 4 moduli, modulo di ingresso e modulo strumenti inclusi.
Testo di capitolato
Collettore PLASTICO 1-1/4" - 1 Via aggiuntiva
Codice
N° vie
Portata
l/min
12 65 02T
1
5
Testo di capitolato
Attacchi Attacchi
utenze caldaia
Innesto 1" 1/4 F
A
B
H
mm
mm
mm
50
95
210
Imballo porta singola per collettore da 1"1/4 in materiale composito per impianti
radianti di riscaldamento e raffrescamento; l'imballo è composto da un modulo di
mandata ed uno di ritorno, entrambi da 1 circuito con attacchi ad innesto rapido;
un modulo è dotato di valvola di intercettazione motorizzabile sul ritorno, l'altro di
misuratore di portata sulla mandata.
26
Collettori e Termoregolatori – Guida Prodotto
Tel. +39 0425 75 88 11
