8/10/12HP

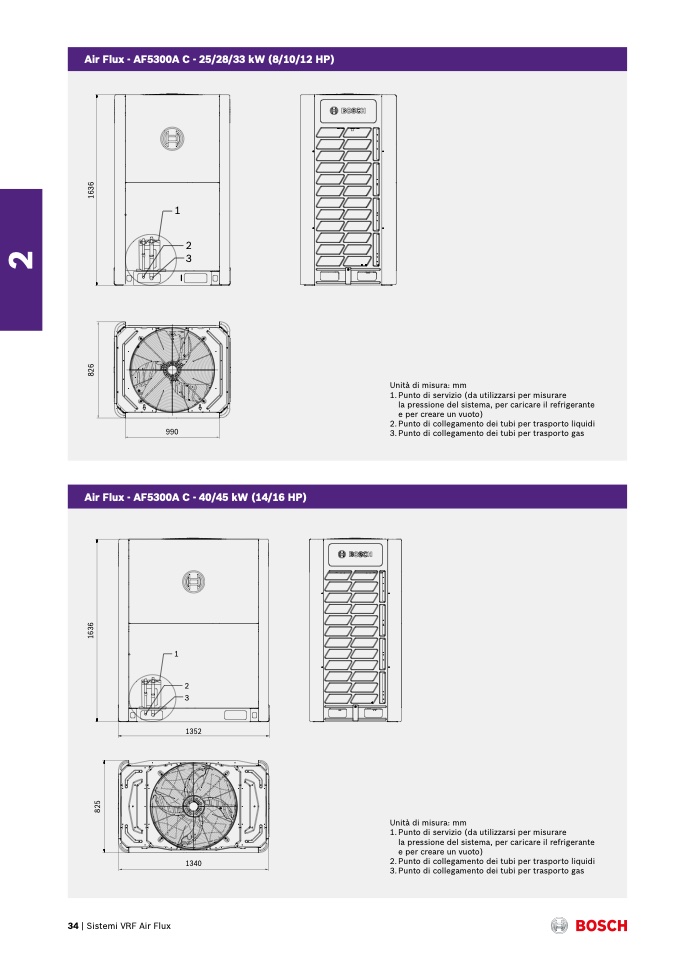

Air Flux - AF5300A C - 25/28/33 kW (8/10/12 HP)

14/16HP

990

Unità di misura: mm

1. Punto di servizio (da utilizzarsi per misurare

la pressione del sistema, per caricare il refrigerante

e per creare un vuoto)

2. Punto di collegamento dei tubi per trasporto liquidi

3. Punto di collegamento dei tubi per trasporto gas

1

2

3

Air Flux - AF5300A C - 40/45 kW (14/16 HP)

8

2

5

1

6

3

6

8

2

6

1

6

3

6

2

34 | Sistemi VRF Air Flux

1

2

3

1352

1340

Unità di misura: mm

1. Punto di servizio (da utilizzarsi per misurare

la pressione del sistema, per caricare il refrigerante

e per creare un vuoto)

2. Punto di collegamento dei tubi per trasporto liquidi

3. Punto di collegamento dei tubi per trasporto gas
