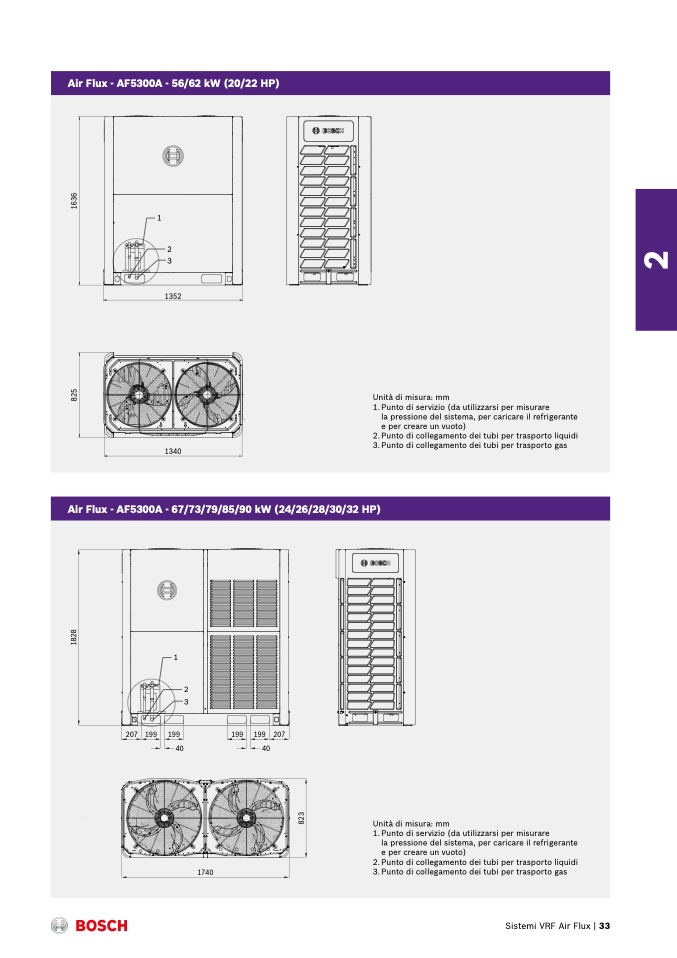

Air Flux - AF5300A - 56/62 kW (20/22 HP)

20/22HP

1340

24/26/28/30/32HP

Unità di misura: mm

1. Punto di servizio (da utilizzarsi per misurare

la pressione del sistema, per caricare il refrigerante

e per creare un vuoto)

2. Punto di collegamento dei tubi per trasporto liquidi

3. Punto di collegamento dei tubi per trasporto gas

1

2

3

1352

Air Flux - AF5300A - 67/73/79/85/90 kW (24/26/28/30/32 HP)

207 199 199

40

1740

199 199 207

40

1

2

3

Unità di misura: mm

1. Punto di servizio (da utilizzarsi per misurare

la pressione del sistema, per caricare il refrigerante

e per creare un vuoto)

2. Punto di collegamento dei tubi per trasporto liquidi

3. Punto di collegamento dei tubi per trasporto gas

8

2

3

1

8

2

8

8

2

5

1

6

3

6

2

Sistemi VRF Air Flux | 33
