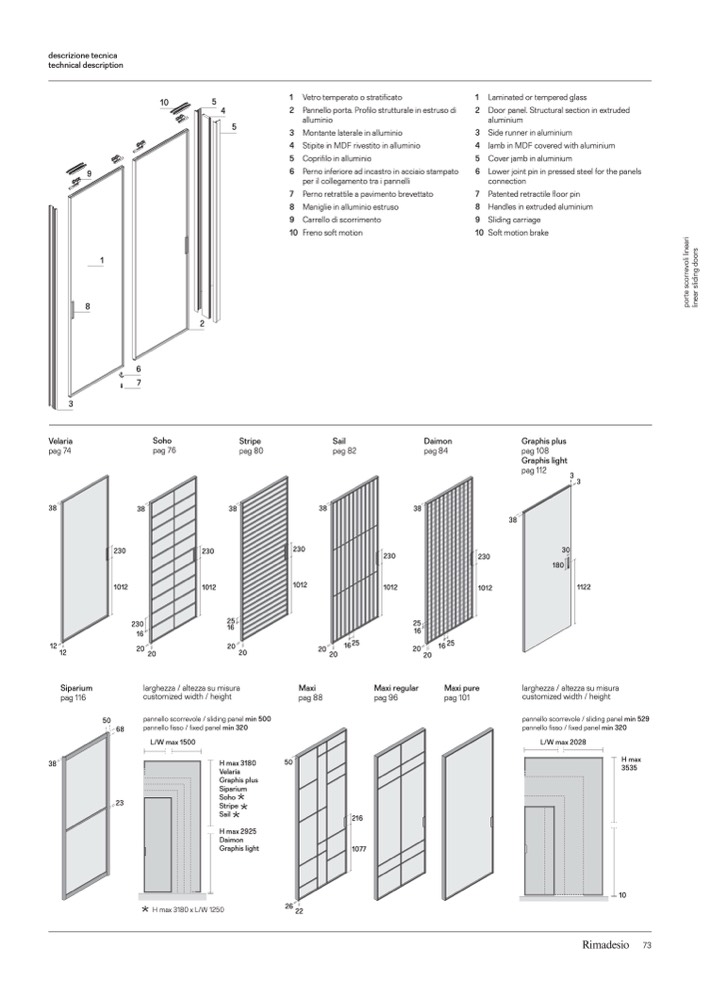

descrizione tecnica

technical description

9

1

8

3

Velaria

10

5

5

1 Vetro temperato o stratificato

2 Pannello porta. Profilo strutturale in estruso di

alluminio

3 Montante laterale in alluminio

4 Stipite in MDF rivestito in alluminio

5 Coprifilo in alluminio

6 Perno inferiore ad incastro in acciaio stampato

per il collegamento tra i pannelli

7 Perno retrattile a pavimento brevettato

8 Maniglie in alluminio estruso

9 Carrello di scorrimento

10 Freno soft motion

1 Laminated or tempered glass

2 Door panel. Structural section in extruded

aluminium

3 Side runner in aluminium

4 Jamb in MDF covered with aluminium

5 Cover jamb in aluminium

6 Lower joint pin in pressed steel for the panels

connection

7 Patented retractile floor pin

8 Handles in extruded aluminium

9 Sliding carriage

10 Soft motion brake
