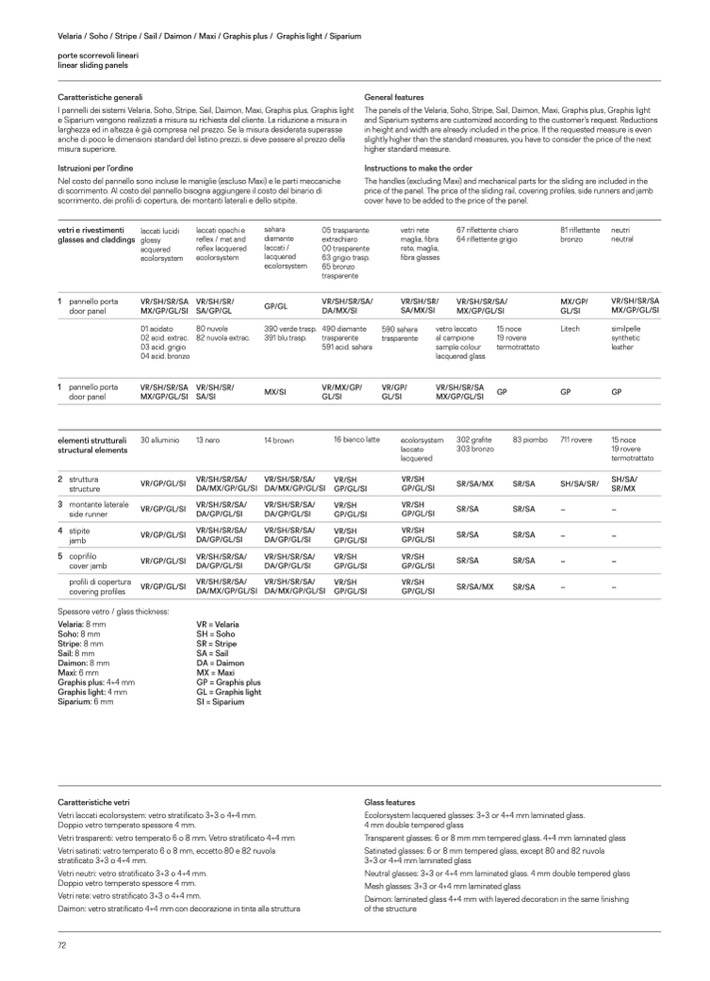

Rimadesio - Manuale tecnico

Velaria / Soho / Stripe / Sail / Daimon / Maxi / Graphis plus / Graphis light / Siparium

porte scorrevoli lineari

linear sliding panels

Caratteristiche generali

I pannelli dei sistemi Velaria, Soho, Stripe, Sail, Daimon, Maxi, Graphis plus, Graphis light

e Siparium vengono realizzati a misura su richiesta del cliente. La riduzione a misura in

larghezza ed in altezza è già compresa nel prezzo. Se la misura desiderata superasse

anche di poco le dimensioni standard del listino prezzi, si deve passare al prezzo della

misura superiore.

Istruzioni per l’ordine

Nel costo del pannello sono incluse le maniglie (escluso Maxi) e le parti meccaniche

di scorrimento. Al costo del pannello bisogna aggiungere il costo del binario di

scorrimento, dei profili di copertura, dei montanti laterali e dello sitipite.

General features

The panels of the Velaria, Soho, Stripe, Sail, Daimon, Maxi, Graphis plus, Graphis light

and Siparium systems are customized according to the customer’s request. Reductions

in height and width are already included in the price. If the requested measure is even

slightly higher than the standard measures, you have to consider the price of the next

higher standard measure.

Instructions to make the order

The handles (excluding Maxi) and mechanical parts for the sliding are included in the

price of the panel. The price of the sliding rail, covering profiles, side runners and jamb

cover have to be added to the price of the panel.

vetri e rivestimenti

glasses and claddings

1 pannello porta

door panel

1 pannelloporta

door panel

elementi strutturali

structural elements

2 struttura

structure

3 montantelaterale

side runner

4 stipite

jamb

5 coprifilo

cover jamb

profili di copertura

covering profiles

laccati opachi e

reflex / mat and

reflex lacquered

ecolorsystem

VR/SH/SR/

SA/GP/GL

80 nuvola

82 nuvola extrac.

VR/SH/SR/

SA/SI

13 nero

VR/SH/SR/SA/

DA/MX/GP/GL/SI

VR/SH/SR/SA/

DA/GP/GL/SI

VR/SH/SR/SA/

DA/GP/GL/SI

VR/SH/SR/SA/

DA/GP/GL/SI

VR/SH/SR/SA/

DA/MX/GP/GL/SI

VR = Velaria

SH = Soho

SR = Stripe

SA = Sail

DA = Daimon

MX = Maxi

GP = Graphis plus

GL = Graphis light

SI = Siparium

sahara

diamante

laccati /

lacquered

ecolorsystem

GP/GL

390 verde trasp.

391 blu trasp.

MX/SI

14 brown

VR/SH/SR/SA/

DA/MX/GP/GL/SI

VR/SH/SR/SA/

DA/GP/GL/SI

VR/SH/SR/SA/

DA/GP/GL/SI

VR/SH/SR/SA/

DA/GP/GL/SI

VR/SH/SR/SA/

DA/MX/GP/GL/SI

vetri rete

maglia, fibra

rete, maglia,

fibra glasses

67 riflettente chiaro

64 riflettente grigio

81 riflettente

bronzo

MX/GP/

GL/SI

Litech

neutri

neutral

VR/SH/SR/SA

MX/GP/GL/SI

similpelle

synthetic

leather

laccati lucidi

glossy

acquered

ecolorsystem

VR/SH/SR/SA

MX/GP/GL/SI

01 acidato

02 acid. extrac.

03 acid. grigio

04 acid. bronzo

VR/SH/SR/SA

MX/GP/GL/SI

30 alluminio

VR/GP/GL/SI

05 trasparente

extrachiaro

00 trasparente

63 grigio trasp.

65 bronzo

trasparente

VR/SH/SR/SA/

DA/MX/SI

490 diamante

trasparente

591 acid. sahara

VR/MX/GP/

VR/GP/

GL/SI

590 sahara

vetro laccato

al campione

sample colour

lacquered glass

15 noce

19 rovere

termotrattato

VR/SH/SR/

VR/SH/SR/SA/

SA/MX/SI

MX/GP/GL/SI

VR/SH/SR/SA

MX/GP/GL/SI

16 bianco latte

VR/SH

GP/GL/SI

VR/SH

GP/GL/SI

VR/SH

GP/GL/SI

VR/SH

GP/GL/SI

VR/SH

GP/GL/SI

ecolorsystem

302 grafite

laccato

303 bronzo

lacquered

VR/SH

SR/SA/MX

GP/GL/SI

VR/SH

SR/SA

GP/GL/SI

VR/SH

SR/SA

GP/GL/SI

VR/SH

SR/SA

GP/GL/SI

VR/SH

SR/SA/MX

GP/GL/SI

83 piombo

SR/SA

711 rovere

SH/SA/SR/

–

15 noce

19 rovere

termotrattato

SH/SA/

SR/MX

–

Spessore vetro / glass thickness:

Velaria: 8 mm

Soho: 8 mm

Stripe: 8 mm

Sail: 8 mm

Daimon: 8 mm

Maxi: 6 mm

Graphis plus: 4+4 mm

Graphis light: 4 mm

Siparium: 6 mm

Caratteristiche vetri

Glass features

Vetri laccati ecolorsystem: vetro stratificato 3+3 o 4+4 mm.

Doppio vetro temperato spessore 4 mm.

Ecolorsystem lacquered glasses: 3+3 or 4+4 mm laminated glass.

4 mm double tempered glass

Vetri trasparenti: vetro temperato 6 o 8 mm. Vetro stratificato 4+4 mm

Vetri satinati: vetro temperato 6 o 8 mm, eccetto 80 e 82 nuvola

stratificato 3+3 o 4+4 mm.

Vetri neutri: vetro stratificato 3+3 o 4+4 mm.

Doppio vetro temperato spessore 4 mm.

Vetri rete: vetro stratificato 3+3 o 4+4 mm.

Daimon: vetro stratificato 4+4 mm con decorazione in tinta alla struttura

Transparent glasses: 6 or 8 mm mm tempered glass. 4+4 mm laminated glass

Satinated glasses: 6 or 8 mm tempered glass, except 80 and 82 nuvola

3+3 or 4+4 mm laminated glass

Neutral glasses: 3+3 or 4+4 mm laminated glass. 4 mm double tempered glass

Mesh glasses: 3+3 or 4+4 mm laminated glass

Daimon: laminated glass 4+4 mm with layered decoration in the same finishing

of the structure
