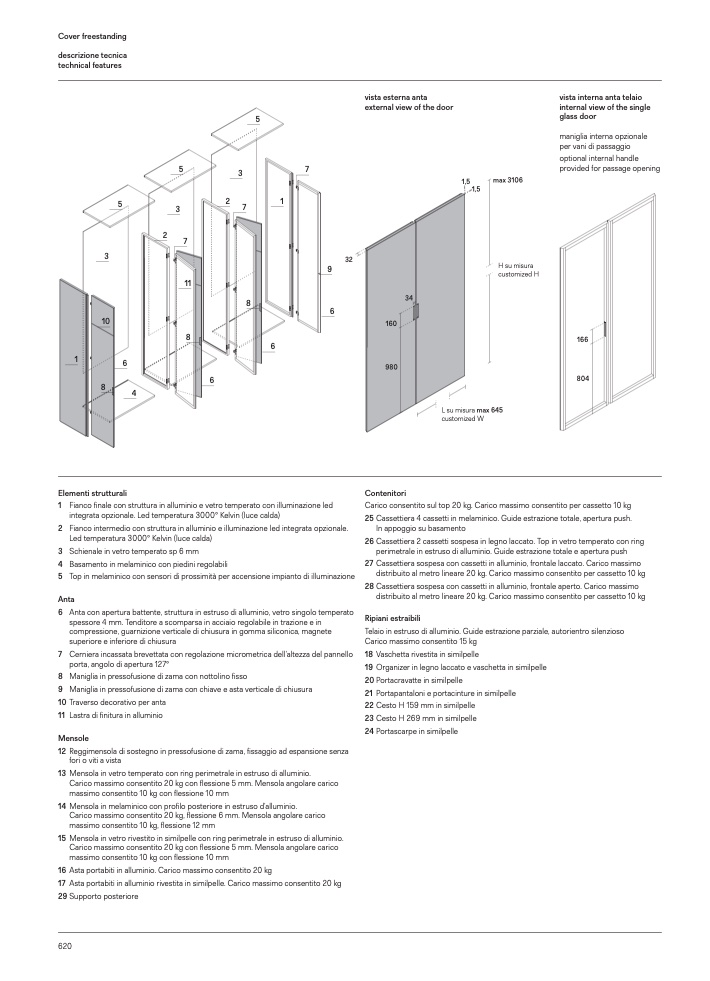

Cover freestanding
descrizione tecnica
technical features
5
2
vista esterna anta
external view of the door
vista interna anta telaio
internal view of the single
glass door
maniglia interna opzionale
per vani di passaggio
optional internal handle
provided for passage opening
3
10
1
8
3
7
11
8
6
2
1
7
8
6
32
9
6
34
160
980
Contenitori
6
4
166
804
5
5
3
7
Elementi strutturali
1 Fianco finale con struttura in alluminio e vetro temperato con illuminazione led
integrata opzionale. Led temperatura 3000° Kelvin (luce calda)
Carico consentito sul top 20 kg. Carico massimo consentito per cassetto 10 kg
25 Cassettiera 4 cassetti in melaminico. Guide estrazione totale, apertura push.
In appoggio su basamento
26 Cassettiera 2 cassetti sospesa in legno laccato. Top in vetro temperato con ring
perimetrale in estruso di alluminio. Guide estrazione totale e apertura push
27 Cassettiera sospesa con cassetti in alluminio, frontale laccato. Carico massimo
distribuito al metro lineare 20 kg. Carico massimo consentito per cassetto 10 kg
28 Cassettiera sospesa con cassetti in alluminio, frontale aperto. Carico massimo
distribuito al metro lineare 20 kg. Carico massimo consentito per cassetto 10 kg
Ripiani estraibili
Telaio in estruso di alluminio. Guide estrazione parziale, autorientro silenzioso
Carico massimo consentito 15 kg
18 Vaschetta rivestita in similpelle
19 Organizer in legno laccato e vaschetta in similpelle
20 Portacravatte in similpelle
21 Portapantaloni e portacinture in similpelle
22 Cesto H 159 mm in similpelle
23 Cesto H 269 mm in similpelle
24 Portascarpe in similpelle
2 Fianco intermedio con struttura in alluminio e illuminazione led integrata opzionale.
Led temperatura 3000° Kelvin (luce calda)
3 Schienale in vetro temperato sp 6 mm
4 Basamento in melaminico con piedini regolabili
5 Top in melaminico con sensori di prossimità per accensione impianto di illuminazione
Anta
6 Anta con apertura battente, struttura in estruso di alluminio, vetro singolo temperato
spessore 4 mm. Tenditore a scomparsa in acciaio regolabile in trazione e in
compressione, guarnizione verticale di chiusura in gomma siliconica, magnete
superiore e inferiore di chiusura
7 Cerniera incassata brevettata con regolazione micrometrica dell’altezza del pannello
porta, angolo di apertura 127°
8 Maniglia in pressofusione di zama con nottolino fisso
9 Maniglia in pressofusione di zama con chiave e asta verticale di chiusura
10 Traverso decorativo per anta
11 Lastradifiniturainalluminio
Mensole
12 Reggimensola di sostegno in pressofusione di zama,
fissaggio ad espansione senza
fori o viti a vista
13 Mensola in vetro temperato con ring perimetrale in estruso di alluminio.
Carico massimo consentito 20 kg con flessione 5 mm. Mensola angolare carico
massimo consentito 10 kg con flessione 10 mm
14 Mensola in melaminico con profilo posteriore in estruso d’alluminio.
Carico massimo consentito 20 kg, flessione 6 mm. Mensola angolare carico
massimo consentito 10 kg, flessione 12 mm
15 Mensola in vetro rivestito in similpelle con ring perimetrale in estruso di alluminio.
Carico massimo consentito 20 kg con flessione 5 mm. Mensola angolare carico
massimo consentito 10 kg con flessione 10 mm
16 Asta portabiti in alluminio. Carico massimo consentito 20 kg
17 Asta portabiti in alluminio rivestita in similpelle. Carico massimo consentito 20 kg
29 Supporto posteriore
620
1,5
1,5
max 3106
H su misura
customized H
L su misura max 645
customized W
