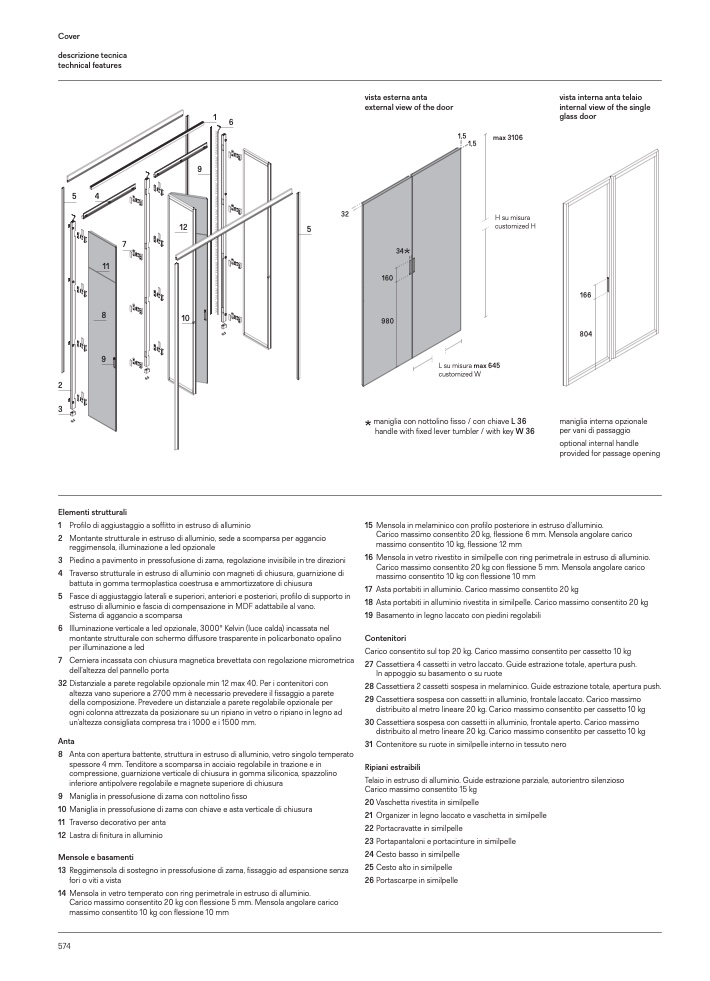

descrizione tecnica
technical features
5
4
7
11
8
9
2
3
Elementi strutturali
1
6
12
5
10
vista esterna anta
external view of the door
34
*
160
980
vista interna anta telaio
internal view of the single
glassdoor
1 Profilo di aggiustaggio a soffitto in estruso di alluminio
15 Mensola in melaminico con profilo posteriore in estruso d’alluminio.
Carico massimo consentito 20 kg, flessione 6 mm. Mensola angolare carico
massimo consentito 10 kg, flessione 12 mm
16 Mensola in vetro rivestito in similpelle con ring perimetrale in estruso di alluminio.
Carico massimo consentito 20 kg con flessione 5 mm. Mensola angolare carico
massimo consentito 10 kg con flessione 10 mm
17 Asta portabiti in alluminio. Carico massimo consentito 20 kg
18 Asta portabiti in alluminio rivestita in similpelle. Carico massimo consentito 20 kg
19 Basamento in legno laccato con piedini regolabili
Contenitori
Carico consentito sul top 20 kg. Carico massimo consentito per cassetto 10 kg
27 Cassettiera 4 cassetti in vetro laccato. Guide estrazione totale, apertura push.
In appoggio su basamento o su ruote
28 Cassettiera 2 cassetti sospesa in melaminico. Guide estrazione totale, apertura push.
29 Cassettiera sospesa con cassetti in alluminio, frontale laccato. Carico massimo
distribuito al metro lineare 20 kg. Carico massimo consentito per cassetto 10 kg
30 Cassettiera sospesa con cassetti in alluminio, frontale aperto. Carico massimo
distribuito al metro lineare 20 kg. Carico massimo consentito per cassetto 10 kg
31 Contenitore su ruote in similpelle interno in tessuto nero
Ripiani estraibili
Telaio in estruso di alluminio. Guide estrazione parziale, autorientro silenzioso
Carico massimo consentito 15 kg
20 Vaschetta rivestita in similpelle
21 Organizer in legno laccato e vaschetta in similpelle
22 Portacravatte in similpelle
23 Portapantaloni e portacinture in similpelle
24 Cesto basso in similpelle
25 Cesto alto in similpelle
26 Portascarpe in similpelle
2 Montante strutturale in estruso di alluminio, sede a scomparsa per aggancio
reggimensola, illuminazione a led opzionale
9
3 Piedino a pavimento in pressofusione di zama, regolazione invisibile in tre direzioni
4 Traverso strutturale in estruso di alluminio con magneti di chiusura, guarnizione di
battuta in gomma termoplastica coestrusa e ammortizzatore di chiusura
5 Fasce di aggiustaggio laterali e superiori, anteriori e posteriori, profilo di supporto in
estruso di alluminio e fascia di compensazione in MDF adattabile al vano.
Sistema di aggancio a scomparsa
6 Illuminazione verticale a led opzionale, 3000° Kelvin (luce calda) incassata nel
montante strutturale con schermo diffusore trasparente in policarbonato opalino
per illuminazione a led
7 Cerniera incassata con chiusura magnetica brevettata con regolazione micrometrica
dell’altezza del pannello porta
32 Distanziale a parete regolabile opzionale min 12 max 40. Per i contenitori con
altezza vano superiore a 2700 mm è necessario prevedere il fissaggio a parete
della composizione. Prevedere un distanziale a parete regolabile opzionale per
ogni colonna attrezzata da posizionare su un ripiano in vetro o ripiano in legno ad
un’altezza consigliata compresa tra i 1000 e i 1500 mm.
Anta
8 Anta con apertura battente, struttura in estruso di alluminio, vetro singolo temperato
spessore 4 mm. Tenditore a scomparsa in acciaio regolabile in trazione e in
compressione, guarnizione verticale di chiusura in gomma siliconica, spazzolino
inferiore antipolvere regolabile e magnete superiore di chiusura
9 Maniglia in pressofusione di zama con nottolino fisso
10 Maniglia in pressofusione di zama con chiave e asta verticale di chiusura
11 Traversodecorativoperanta
12 Lastra di finitura in alluminio
Mensole e basamenti
13 Reggimensola di sostegno in pressofusione di zama,
fissaggio ad espansione senza
fori o viti a vista
14 Mensola in vetro temperato con ring perimetrale in estruso di alluminio.
Carico massimo consentito 20 kg con flessione 5 mm. Mensola angolare carico
massimo consentito 10 kg con flessione 10 mm
574
32
1,5
1,5
max 3106
H su misura
customized H
L su misura max 645
customized W
166
804
maniglia interna opzionale
per vani di passaggio
optional internal handle
provided for passage opening
*
maniglia con nottolino fisso / con chiave L 36
handle with fixed lever tumbler / with key W 36
