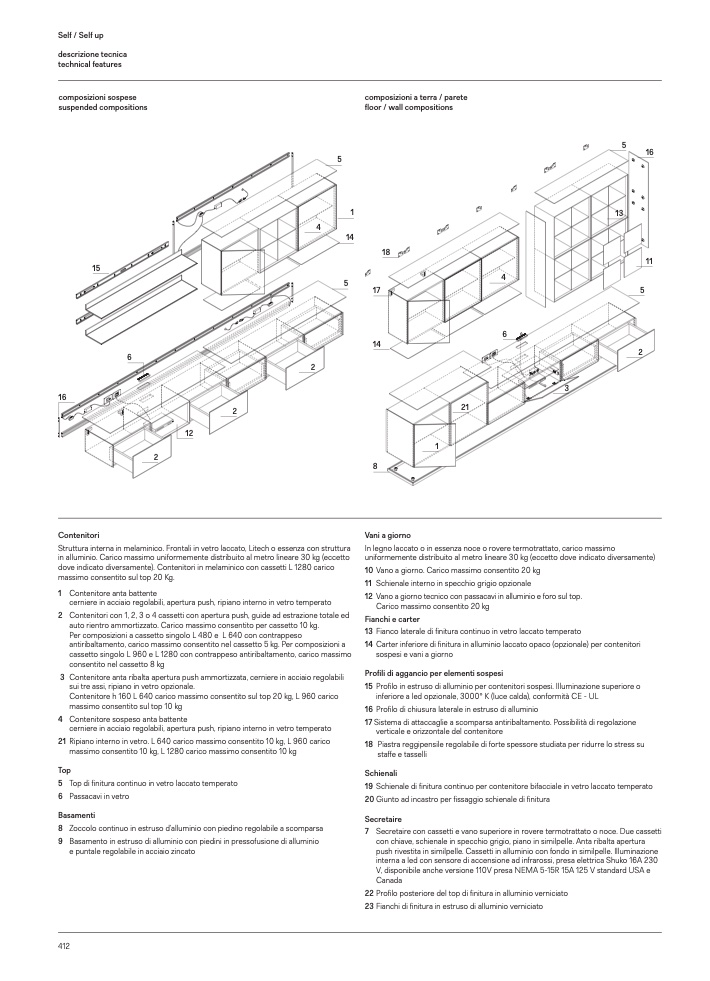

Self / Self up
descrizione tecnica
technical features
composizioni sospese
suspended compositions
composizioni a terra / parete
floor / wall compositions
16
Contenitori
15
11
17
5
6
14
8
Vani a giorno
2
2
2
12
21
1
Struttura interna in melaminico. Frontali in vetro laccato, Litech o essenza con struttura
in alluminio. Carico massimo uniformemente distribuito al metro lineare 30 kg (eccetto
dove indicato diversamente). Contenitori in melaminico con cassetti L 1280 carico
massimo consentito sul top 20 Kg.
1 Contenitore anta battente
cerniere in acciaio regolabili, apertura push, ripiano interno in vetro temperato
In legno laccato o in essenza noce o rovere termotrattato, carico massimo
uniformemente distribuito al metro lineare 30 kg (eccetto dove indicato diversamente)
10 Vano a giorno. Carico massimo consentito 20 kg
11 Schienaleinternoinspecchiogrigioopzionale
12 Vano a giorno tecnico con passacavi in alluminio e foro sul top.
Carico massimo consentito 20 kg
Fianchi e carter
13 Fianco laterale di finitura continuo in vetro laccato temperato
14 Carter inferiore di finitura in alluminio laccato opaco (opzionale) per contenitori
sospesi e vani a giorno
Profili di aggancio per elementi sospesi
15 Profilo in estruso di alluminio per contenitori sospesi. Illuminazione superiore o
inferiore a led opzionale, 3000° K (luce calda), conformità CE - UL
16 Profilo di chiusura laterale in estruso di alluminio
17 Sistema di attaccaglie a scomparsa antiribaltamento. Possibilità di regolazione
verticale e orizzontale del contenitore
18 Piastrareggipensileregolabiledifortespessorestudiataperridurrelostresssu
staffe e tasselli
Schienali
19 Schienale di finitura continuo per contenitore bifacciale in vetro laccato temperato
20 Giunto ad incastro per fissaggio schienale di finitura
Secretaire
7 Secretaire con cassetti e vano superiore in rovere termotrattato o noce. Due cassetti
con chiave, schienale in specchio grigio, piano in similpelle. Anta ribalta apertura
push rivestita in similpelle. Cassetti in alluminio con fondo in similpelle. Illuminazione
interna a led con sensore di accensione ad infrarossi, presa elettrica Shuko 16A 230
V, disponibile anche versione 110V presa NEMA 5-15R 15A 125 V standard USA e
Canada
22 Profilo posteriore del top di finitura in alluminio verniciato
23 Fianchi di finitura in estruso di alluminio verniciato
2 Contenitori con 1, 2, 3 o 4 cassetti con apertura push, guide ad estrazione totale ed
auto rientro ammortizzato. Carico massimo consentito per cassetto 10 kg.
Per composizioni a cassetto singolo L 480 e L 640 con contrappeso
antiribaltamento, carico massimo consentito nel cassetto 5 kg. Per composizioni a
cassetto singolo L 960 e L 1280 con contrappeso antiribaltamento, carico massimo
consentito nel cassetto 8 kg
3 Contenitoreantaribaltaaperturapushammortizzata,cerniereinacciaioregolabili
sui tre assi, ripiano in vetro opzionale.
Contenitore h 160 L 640 carico massimo consentito sul top 20 kg, L 960 carico
massimo consentito sul top 10 kg
4 Contenitore sospeso anta battente
cerniere in acciaio regolabili, apertura push, ripiano interno in vetro temperato
21 Ripiano interno in vetro. L 640 carico massimo consentito 10 kg, L 960 carico
massimo consentito 10 kg, L 1280 carico massimo consentito 10 kg
Top
5 Top di finitura continuo in vetro laccato temperato
6 Passacavi in vetro
Basamenti
8 Zoccolo continuo in estruso d’alluminio con piedino regolabile a scomparsa
9 Basamento in estruso di alluminio con piedini in pressofusione di alluminio
e puntale regolabile in acciaio zincato
