Radius

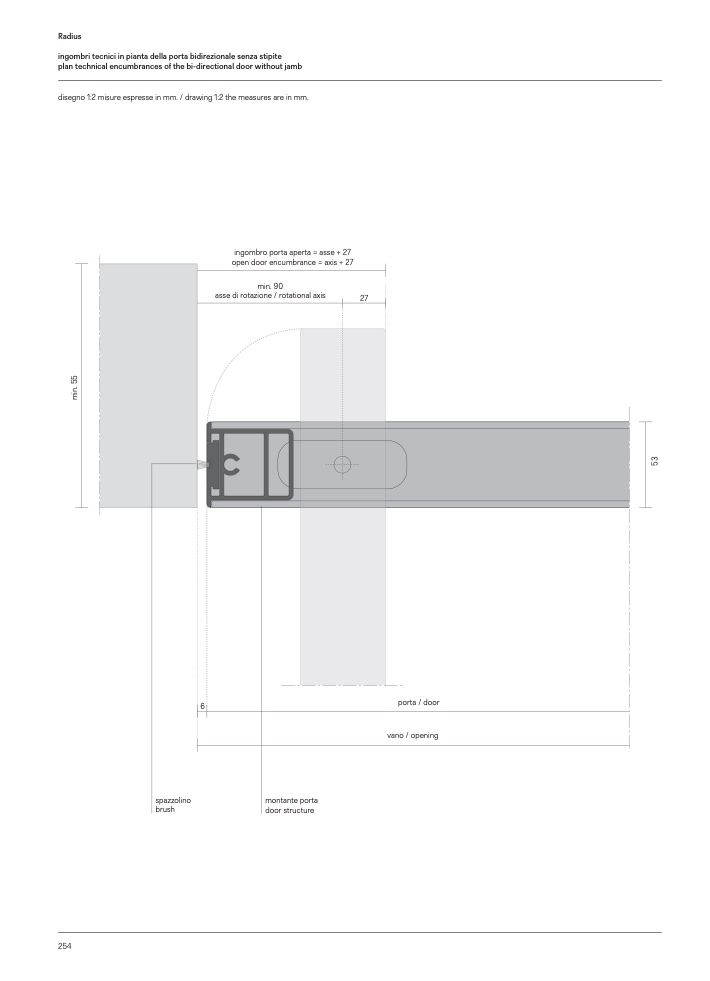

ingombri tecnici in pianta della porta bidirezionale senza stipite

plan technical encumbrances of the bi-directional door without jamb

disegno 1:2 misure espresse in mm. / drawing 1:2 the measures are in mm.

ingombro porta aperta = asse + 27

open door encumbrance = axis + 27

27

min. 90

asse di rotazione / rotational axis

6

porta / door

vano / opening

spazzolino

brush

montante porta

door structure

254

5

3

m

i

n

.

5

5
