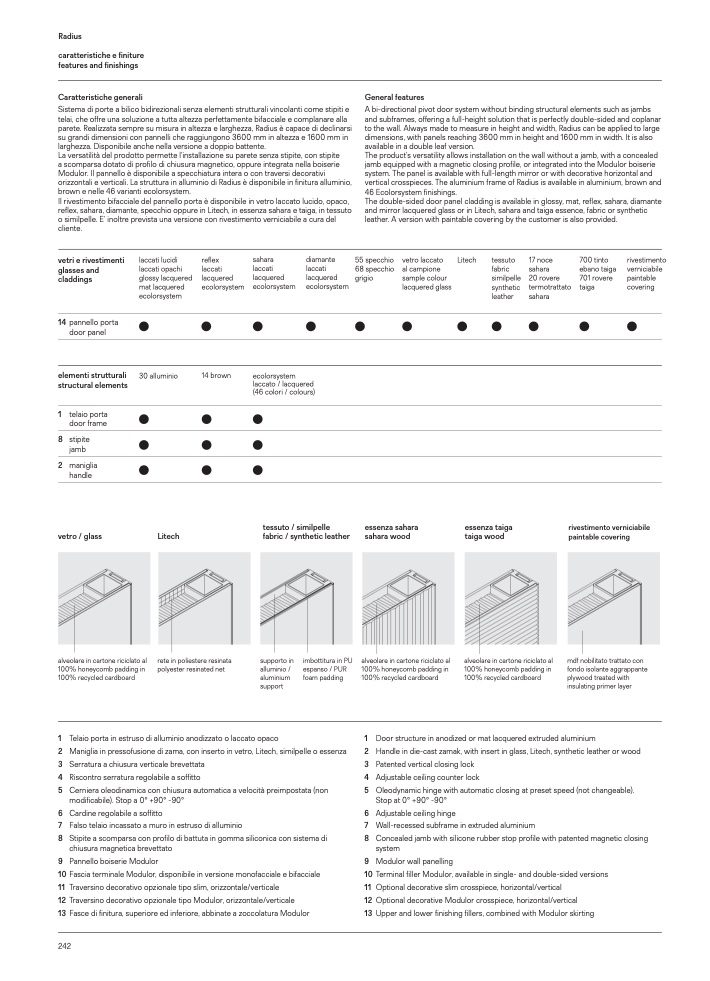

Radius
caratteristiche e finiture
features and finishings
Caratteristiche generali
Sistema di porte a bilico bidirezionali senza elementi strutturali vincolanti come stipiti e
telai, che offre una soluzione a tutta altezza perfettamente bifacciale e complanare alla
parete. Realizzata sempre su misura in altezza e larghezza, Radius è capace di declinarsi
su grandi dimensioni con pannelli che raggiungono 3600 mm in altezza e 1600 mm in
larghezza. Disponibile anche nella versione a doppio battente.
La versatilità del prodotto permette l’installazione su parete senza stipite, con stipite
a scomparsa dotato di profilo di chiusura magnetico, oppure integrata nella boiserie
Modulor. Il pannello è disponibile a specchiatura intera o con traversi decorativi
orizzontali e verticali. La struttura in alluminio di Radius è disponibile in finitura alluminio,
brown e nelle 46 varianti ecolorsystem.
Il rivestimento bifacciale del pannello porta è disponibile in vetro laccato lucido, opaco,
reflex, sahara, diamante, specchio oppure in Litech, in essenza sahara e taiga, in tessuto
o similpelle. E’ inoltre prevista una versione con rivestimento verniciabile a cura del
cliente.
General features
A bi-directional pivot door system without binding structural elements such as jambs
and subframes, offering a full-height solution that is perfectly double-sided and coplanar
to the wall. Always made to measure in height and width, Radius can be applied to large
dimensions, with panels reaching 3600 mm in height and 1600 mm in width. It is also
available in a double leaf version.
The product’s versatility allows installation on the wall without a jamb, with a concealed
jamb equipped with a magnetic closing profile, or integrated into the Modulor boiserie
system. The panel is available with full-length mirror or with decorative horizontal and
vertical crosspieces. The aluminium frame of Radius is available in aluminium, brown and
46 Ecolorsystem finishings.
The double-sided door panel cladding is available in glossy, mat, reflex, sahara, diamante
and mirror lacquered glass or in Litech, sahara and taiga essence, fabric or synthetic
leather. A version with paintable covering by the customer is also provided.
vetri e rivestimenti
glasses and
claddings
14 pannello porta
door panel
elementi strutturali
structural elements
1 telaio porta
door frame
8 stipite
jamb
2 maniglia
handle
vetro / glass
vetro laccato
al campione
sample colour
lacquered glass
tessuto
fabric
similpelle
synthetic
leather
700 tinto
ebano taiga
701 rovere
laccati lucidi
laccati opachi
glossy lacquered
mat lacquered
ecolorsystem
30 alluminio
reflex
laccati
lacquered
ecolorsystem
14 brown
sahara
laccati
lacquered
ecolorsystem
ecolorsystem
ecolorsystem
laccato / lacquered
(46 colori / colours)
tessuto / similpelle
fabric / synthetic leather
55 specchio
68 specchio
grigio
Litech
17 noce
sahara
20 rovere
termotrattato taiga
sahara
rivestimento
verniciabile
paintable
covering
diamante
laccati
lacquered
Litech
essenza sahara
sahara wood
alveolare in cartone riciclato al
100% honeycomb padding in
100% recycled cardboard
essenza taiga
taiga wood
alveolare in cartone riciclato al
100% honeycomb padding in
100% recycled cardboard
rivestimento verniciabile
paintable covering
mdf nobilitato trattato con
fondo isolante aggrappante
plywood treated with
insulating primer layer
alveolare in cartone riciclato al
100% honeycomb padding in
100% recycled cardboard
rete in poliestere resinata
polyester resinated net
supporto in
alluminio /
aluminium
support
imbottitura in PU
espanso / PUR
foam padding
1 Telaio porta in estruso di alluminio anodizzato o laccato opaco
1 Door structure in anodized or mat lacquered extruded aluminium
2 Handle in die-cast zamak, with insert in glass, Litech, synthetic leather or wood
3 Patented vertical closing lock
4 Adjustable ceiling counter lock
5 Oleodynamic hinge with automatic closing at preset speed (not changeable).
Stop at 0° +90° -90°
6 Adjustable ceiling hinge
7 Wall-recessed subframe in extruded aluminium
8 Concealed jamb with silicone rubber stop profile with patented magnetic closing
system
9 Modulor wall panelling
10 Terminal filler Modulor, available in single- and double-sided versions
11 Optional decorative slim crosspiece, horizontal/vertical
12 Optional decorative Modulor crosspiece, horizontal/vertical
13 Upper and lower finishing fillers, combined with Modulor skirting
2 Maniglia in pressofusione di zama, con inserto in vetro, Litech, similpelle o essenza
3 Serratura a chiusura verticale brevettata
4 Riscontro serratura regolabile a soffitto
5 Cerniera oleodinamica con chiusura automatica a velocità preimpostata (non
modificabile). Stop a 0° +90° -90°
6 Cardine regolabile a soffitto
7 Falso telaio incassato a muro in estruso di alluminio
8 Stipite a scomparsa con profilo di battuta in gomma siliconica con sistema di
chiusura magnetica brevettato
9 Pannello boiserie Modulor
10 Fascia terminale Modulor, disponibile in versione monofacciale e bifacciale
11 Traversino decorativo opzionale tipo slim, orizzontale/verticale
12 Traversino decorativo opzionale tipo Modulor, orizzontale/verticale
13 Fasce di finitura, superiore ed inferiore, abbinate a zoccolatura Modulor
242
