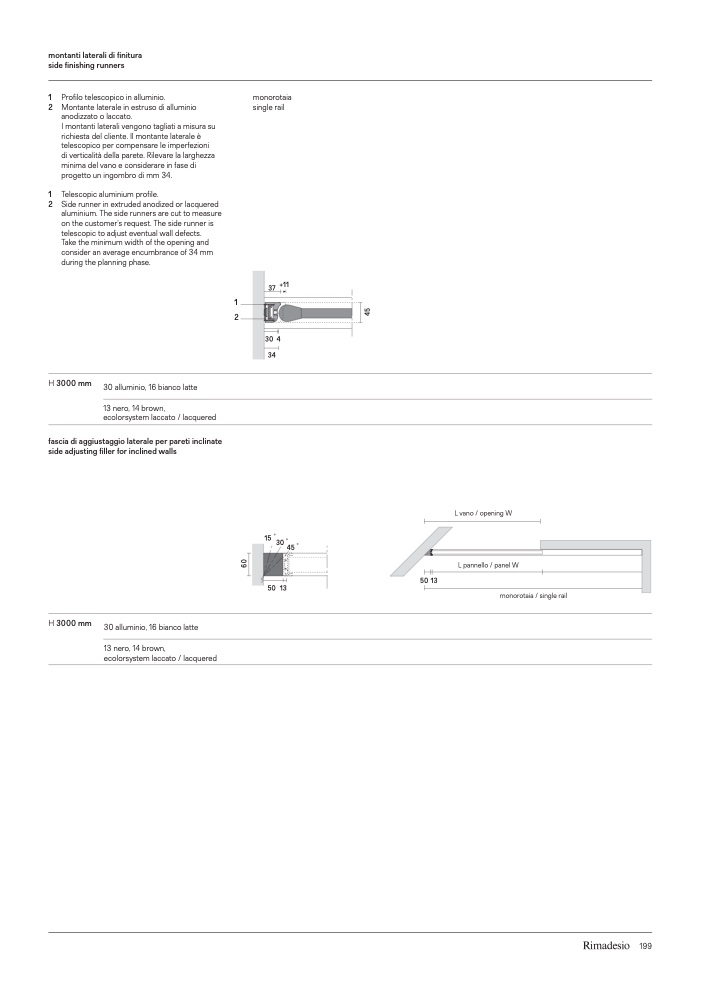

montanti laterali di finitura

side finishing runners

1 Profilo telescopico in alluminio.

2 Montante laterale in estruso di alluminio

anodizzato o laccato.

I montanti laterali vengono tagliati a misura su

richiesta del cliente. Il montante laterale è

telescopico per compensare le imperfezioni

di verticalità della parete. Rilevare la larghezza

minima del vano e considerare in fase di

progetto un ingombro di mm 34.

1 Telescopic aluminium profile.

2 Side runner in extruded anodized or lacquered

aluminium. The side runners are cut to measure

on the customer’s request. The side runner is

telescopic to adjust eventual wall defects.

Take the minimum width of the opening and

consider an average encumbrance of 34 mm

during the planning phase.

H 3000 mm

monorotaia

single rail

1

2

37

+11

04

4

3

3

30 alluminio, 16 bianco latte

13 nero, 14 brown,

ecolorsystem laccato / lacquered

fascia di aggiustaggio laterale per pareti inclinate

side adjusting filler for inclined walls

15

30

45

50 13

50 13

L vano / opening W

L pannello / panel W

monorotaia / single rail

H 3000 mm

30 alluminio, 16 bianco latte

13 nero, 14 brown,

ecolorsystem laccato / lacquered

199

6

0

4

5
