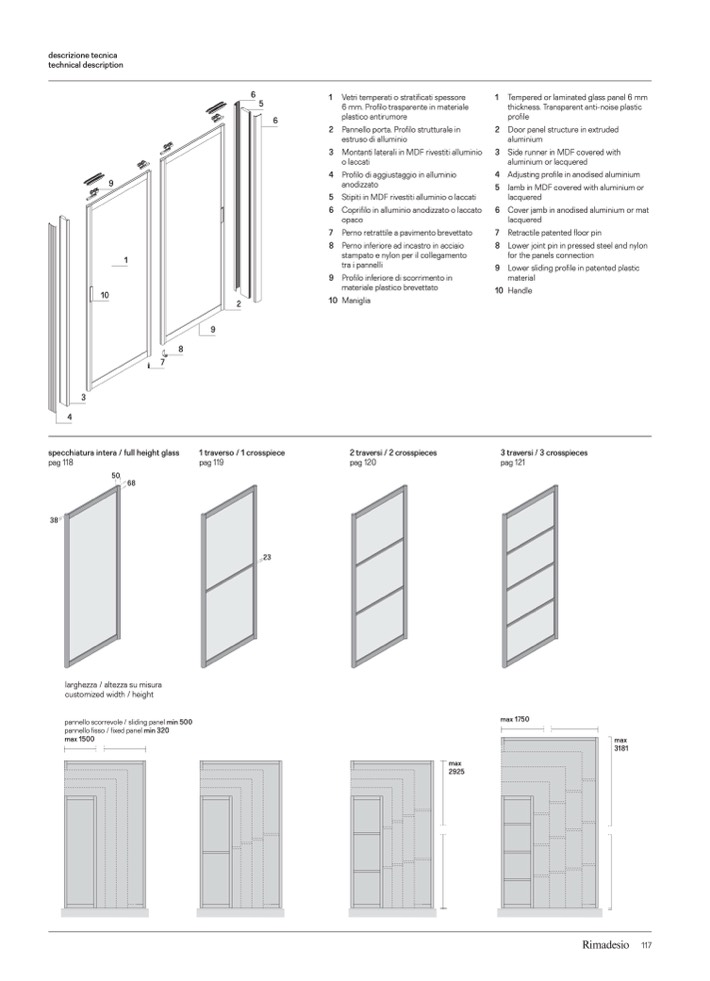

descrizione tecnica

technical description

9

10

3

4

6

5

6

1 Vetri temperati o stratificati spessore

6 mm. Profilo trasparente in materiale

plastico antirumore

2 Pannello porta. Profilo strutturale in

estruso di alluminio

3 Montanti laterali in MDF rivestiti alluminio

o laccati

4 Profilo di aggiustaggio in alluminio

anodizzato

5 Stipiti in MDF rivestiti alluminio o laccati

6 Coprifilo in alluminio anodizzato o laccato

opaco

7 Perno retrattile a pavimento brevettato

8 Perno inferiore ad incastro in acciaio

stampato e nylon per il collegamento

tra i pannelli

9 Profilo inferiore di scorrimento in

materiale plastico brevettato

10 Maniglia

1 Tempered or laminated glass panel 6 mm

thickness. Transparent anti-noise plastic

profile

2 Door panel structure in extruded

aluminium

3 Side runner in MDF covered with

aluminium or lacquered

4 Adjusting profile in anodised aluminium

5 Jamb in MDF covered with aluminium or

lacquered

6 Cover jamb in anodised aluminium or mat

lacquered

7 Retractile patented floor pin

8 Lower joint pin in pressed steel and nylon

for the panels connection

9 Lower sliding profile in patented plastic

material

specchiatura intera / full height glass

1 traverso / 1 crosspiece

2 traversi / 2 crosspieces

pag 120

3 traversi / 3 crosspieces

pag 121

pag 118

pag 119

38

50

68

1

larghezza / altezza su misura

customized width / height

pannello scorrevole / sliding panel min 500

pannello fisso / fixed panel min 320

max 1500

max 1750

8

7

2

9

23

max

2925

10 Handle

max

3181

117
