Maxi

ingombri tecnici in altezza - birotaia ad incasso

technical encumbrances in height - double built-in rail

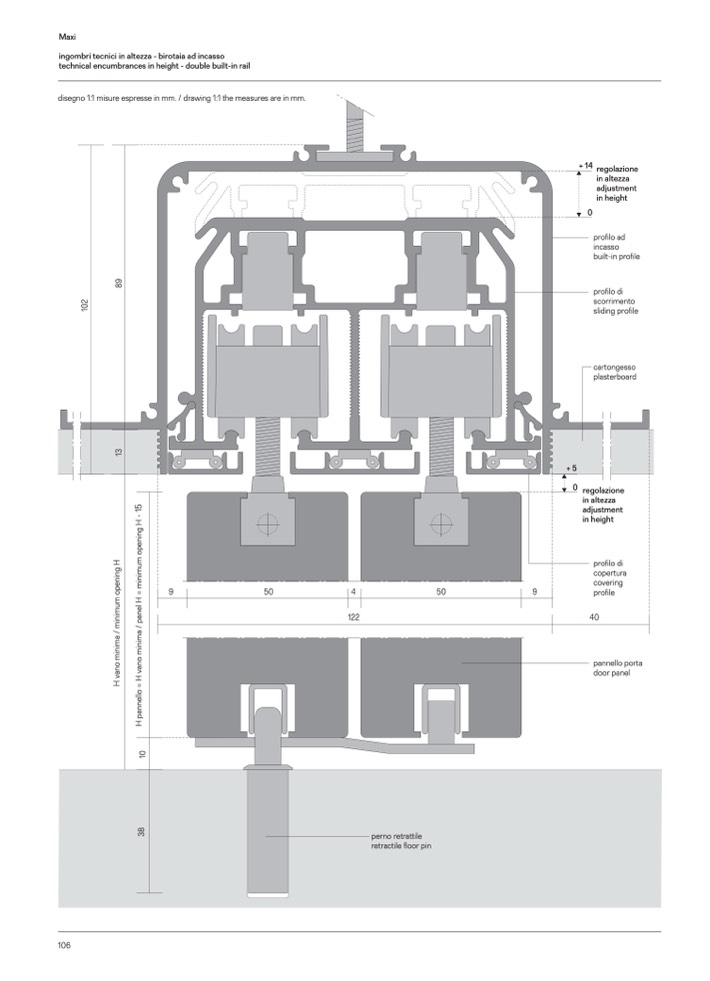

disegno 1:1 misure espresse in mm. / drawing 1:1 the measures are in mm.

+ 14

regolazione

in altezza

adjustment

in height

0

profilo di

scorrimento

sliding profile

cartongesso

plasterboard

profilo ad

incasso

built-in profile

0

regolazione

in altezza

adjustment

in height

profilo di

copertura

covering

profile

40

9

9

50

4

50

122

pannello porta

door panel

106

perno retrattile

retractile floor pin

+5

3

8

1

0

H
