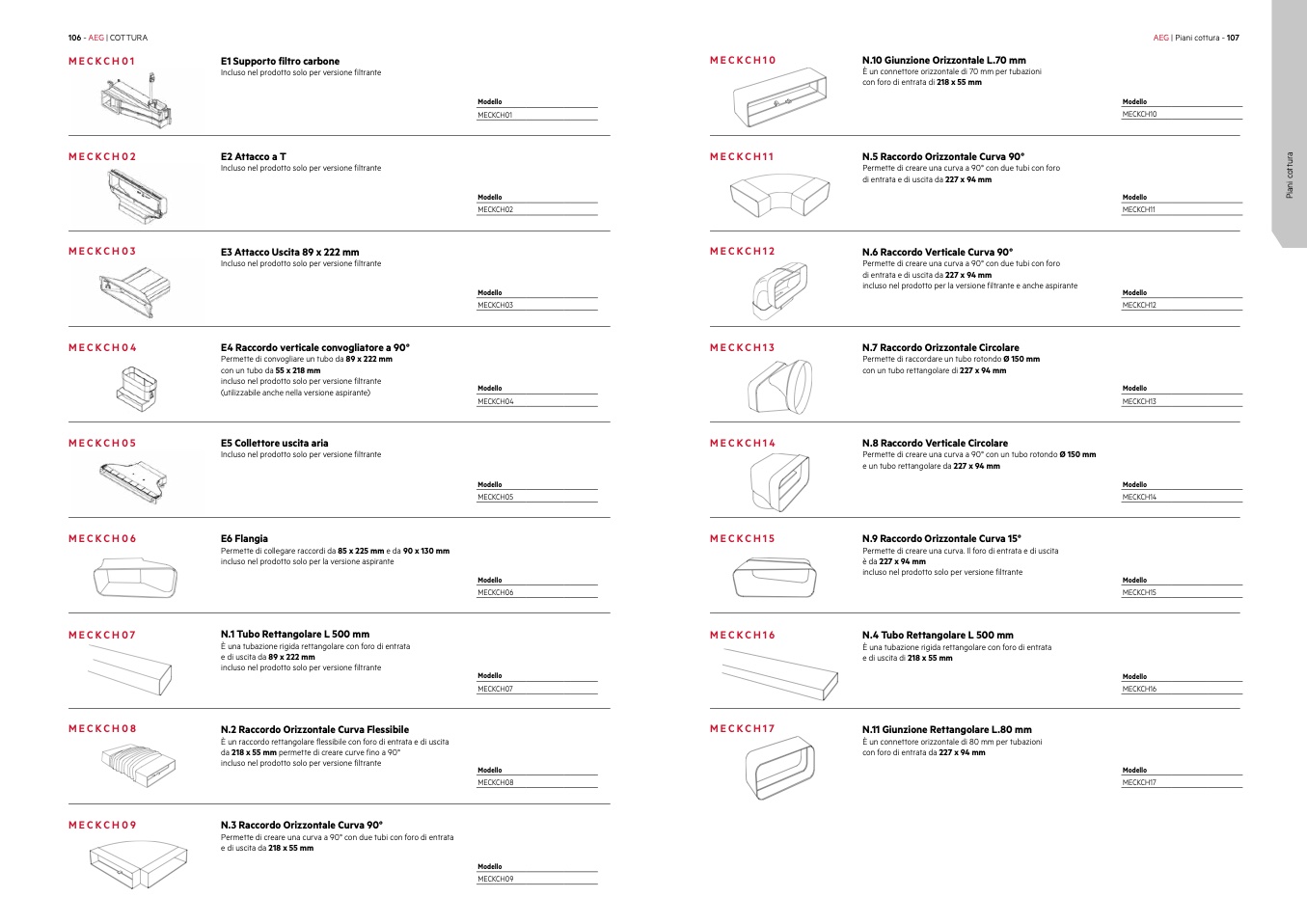

106 - AEG | COTTURA
MECKCH01
MECKCH02
MECKCH03
MECKCH04
MECKCH05
MECKCH06
MECKCH07
MECKCH08
MECKCH09
E1 Supporto filtro carbone
Incluso nel prodotto solo per versione filtrante
E2 Attacco a T
Incluso nel prodotto solo per versione filtrante
E3 Attacco Uscita 89 x 222 mm
Incluso nel prodotto solo per versione filtrante
E4 Raccordo verticale convogliatore a 90°
Permette di convogliare un tubo da 89 x 222 mm
conuntuboda55x218mm
incluso nel prodotto solo per versione filtrante
(utilizzabile anche nella versione aspirante)
E5 Collettore uscita aria
Incluso nel prodotto solo per versione filtrante
E6 Flangia
Permette di collegare raccordi da 85 x 225 mm e da 90 x 130 mm
incluso nel prodotto solo per la versione aspirante
N.1 Tubo Rettangolare L 500 mm
È una tubazione rigida rettangolare con foro di entrata
ediuscitada89x222mm
incluso nel prodotto solo per versione filtrante
N.2 Raccordo Orizzontale Curva Flessibile
È un raccordo rettangolare flessibile con foro di entrata e di uscita
da 218 x 55 mm permette di creare curve fino a 90°
incluso nel prodotto solo per versione filtrante
N.3 Raccordo Orizzontale Curva 90°
Permette di creare una curva a 90° con due tubi con foro di entrata
ediuscitada218x55mm
Modello
Prezzo
MECKCH01
145
Modello
Prezzo
MECKCH02
45
Modello
Prezzo
MECKCH03
30
Modello
Prezzo
MECKCH04
35
Modello
Prezzo
MECKCH05
75
Modello
Prezzo
MECKCH06
15
Modello
Prezzo
MECKCH07
35
Modello
Prezzo
MECKCH08
90
Modello
Prezzo
MECKCH09
60
MECKCH10
MECKCH11
MECKCH12
MECKCH13
MECKCH14
MECKCH15
MECKCH16
MECKCH17
N.10 Giunzione Orizzontale L.70 mm
È un connettore orizzontale di 70 mm per tubazioni
con foro di entrata di 218 x 55 mm
N.5 Raccordo Orizzontale Curva 90°
Permette di creare una curva a 90° con due tubi con foro
di entrata e di uscita da 227 x 94 mm
N.6 Raccordo Verticale Curva 90°
Permette di creare una curva a 90° con due tubi con foro
di entrata e di uscita da 227 x 94 mm
incluso nel prodotto per la versione filtrante e anche aspirante
N.7 Raccordo Orizzontale Circolare
Permette di raccordare un tubo rotondo Ø 150 mm
con un tubo rettangolare di 227 x 94 mm
N.8 Raccordo Verticale Circolare
Permette di creare una curva a 90° con un tubo rotondo Ø 150 mm
e un tubo rettangolare da 227 x 94 mm
N.9 Raccordo Orizzontale Curva 15°
Permette di creare una curva. Il foro di entrata e di uscita
èda227x94mm
incluso nel prodotto solo per versione filtrante
N.4 Tubo Rettangolare L 500 mm
È una tubazione rigida rettangolare con foro di entrata
ediuscitadi218x55mm
N.11 Giunzione Rettangolare L.80 mm
È un connettore orizzontale di 80 mm per tubazioni
con foro di entrata da 227 x 94 mm
AEG | Piani cottura - 107
Modello
Prezzo
MECKCH10
35
Modello
Prezzo
MECKCH11
85
Modello
Prezzo
MECKCH12
55
Modello
Prezzo
MECKCH13
65
Modello
Prezzo
MECKCH14
75
Modello
Prezzo
MECKCH15
33
Modello
Prezzo
MECKCH16
65
Modello
Prezzo
MECKCH17
30
