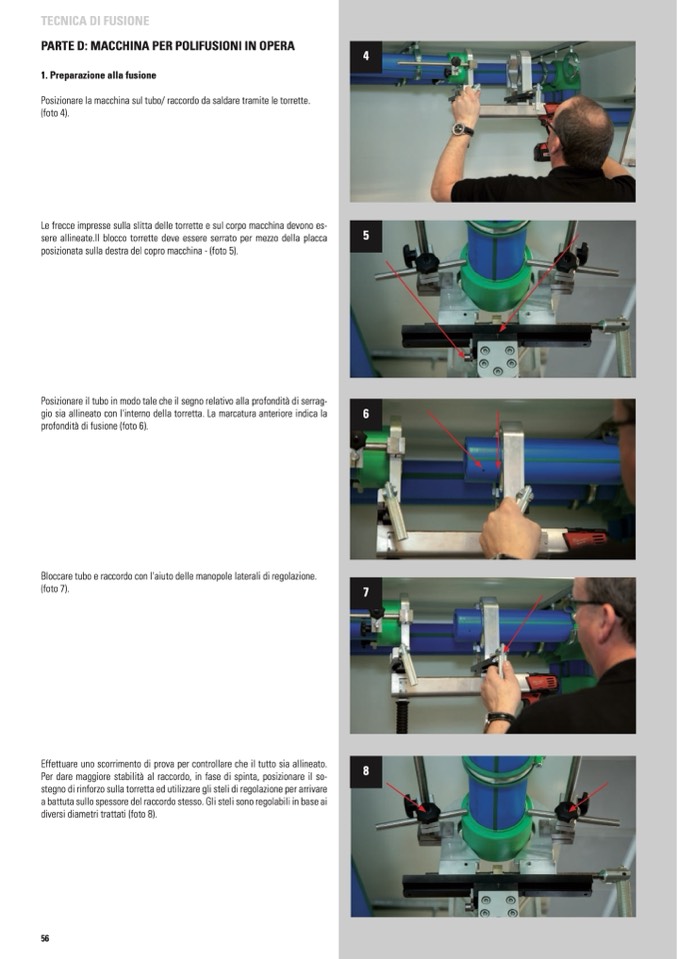

TECNICA DI FUSIONE

PARTE D: MACCHINA PER POLIFUSIONI IN OPERA

1. Preparazione alla fusione

Posizionare la macchina sul tubo/ raccordo da saldare tramite le torrette.

(foto 4).

Le frecce impresse sulla slitta delle torrette e sul corpo macchina devono es-

sere allineate.Il blocco torrette deve essere serrato per mezzo della placca

posizionata sulla destra del copro macchina - (foto 5).

Posizionare il tubo in modo tale che il segno relativo alla profondità di serrag-

gio sia allineato con l'interno della torretta. La marcatura anteriore indica la

profondità di fusione (foto 6).

Bloccare tubo e raccordo con l'aiuto delle manopole laterali di regolazione.

(foto 7).

Effettuare uno scorrimento di prova per controllare che il tutto sia allineato.

Per dare maggiore stabilità al raccordo, in fase di spinta, posizionare il so-

stegno di rinforzo sulla torretta ed utilizzare gli steli di regolazione per arrivare

a battuta sullo spessore del raccordo stesso. Gli steli sono regolabili in base ai

diversi diametri trattati (foto 8).
