Direttive

17. Per un uso corretto dei polifusori rispettare le norme generali per la sicurezza

sul posto di lavoro e la prevenzione degli infortuni. In particolare le linee

guida della associazione di categoria del settore chimico riguardanti i macchinari

per la lavorazione di materie plastiche (capitolo:“Saldatrici e macchinari“) .

18. Per l’uso delle macchine ed attrezzature per fusione valgono le direttive

Generali DVS 2208 Parte 1 dell’ Associazione tedesca per la tecnica di

saldatura.

1. Controllare che il polifusore e le matrici di saldatura aquatherm corrispon-

dano alle direttive descritte nel capitolo “Tecnica di Fusione Parte A”.

2. Le apparecchiature e le matrici utilizzate devono aver raggiunto la tempera

tura di esercizio di 260° C. Ciò richiede un controllo a parte, come descritto

nel capitolo “Tecnica di Fusione, parte A, punto 8 (DVS Direttive della Saldatura).

Apparecchi di misura adatti devono permettere di rilevare temperature fino a

350° C con un elevato grado di precisione.

Note

Per il controllo della temperatura, aquatherm raccomanda l‘utilizzo del termo-

metro a contatto aquatherm Art.-Nr. 50188.

3. Tagliare il tubo ad angolo retto rispetto all'asse della tubazione. Devono

essere usati esclusivamente tagliatubi aquatherm quindi utensili da taglio

adeguati. A seconda dei casi svasare il tubo ed eliminare eventuali trucioli.

4. Segnare con una matita la profondità di saldatura con l'apposita dima, nella

parte terminale della tubazione.

5. Indicare con un piccolo segno sul tubo e/o raccordo la posizione desidera-

ta. In alternativa è possibile utilizzare come riferimento per allineare le par-

ti, anche le linee continue longitudinali stampate sulle barre del tubo.

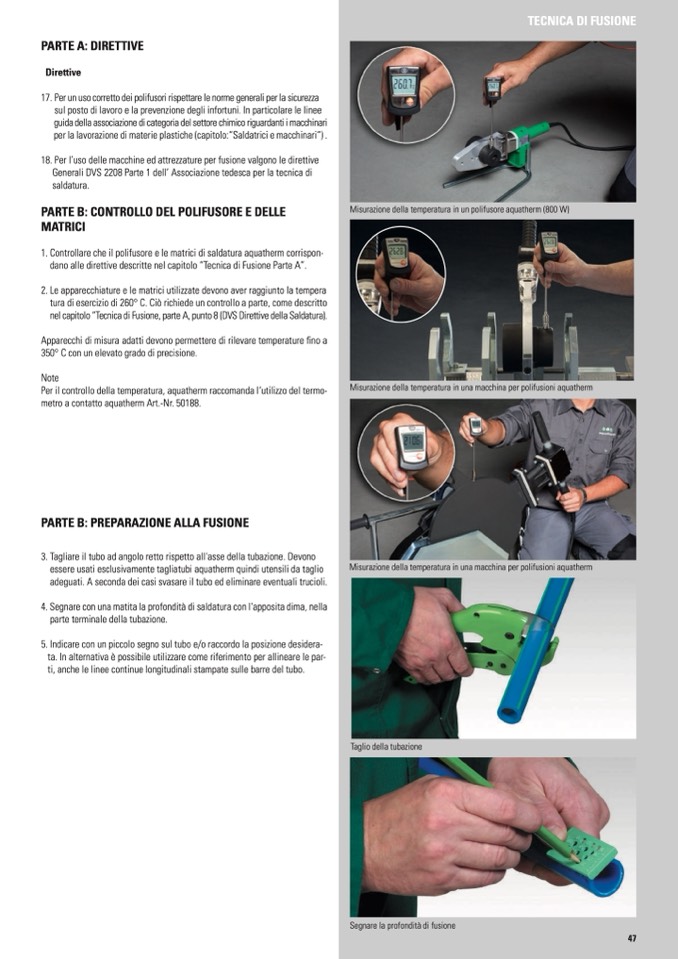

Misurazione della temperatura in un polifusore aquatherm (800 W)

Misurazione della temperatura in una macchina per polifusioni aquatherm

Misurazione della temperatura in una macchina per polifusioni aquatherm

Taglio della tubazione

Segnare la profondità di fusione
