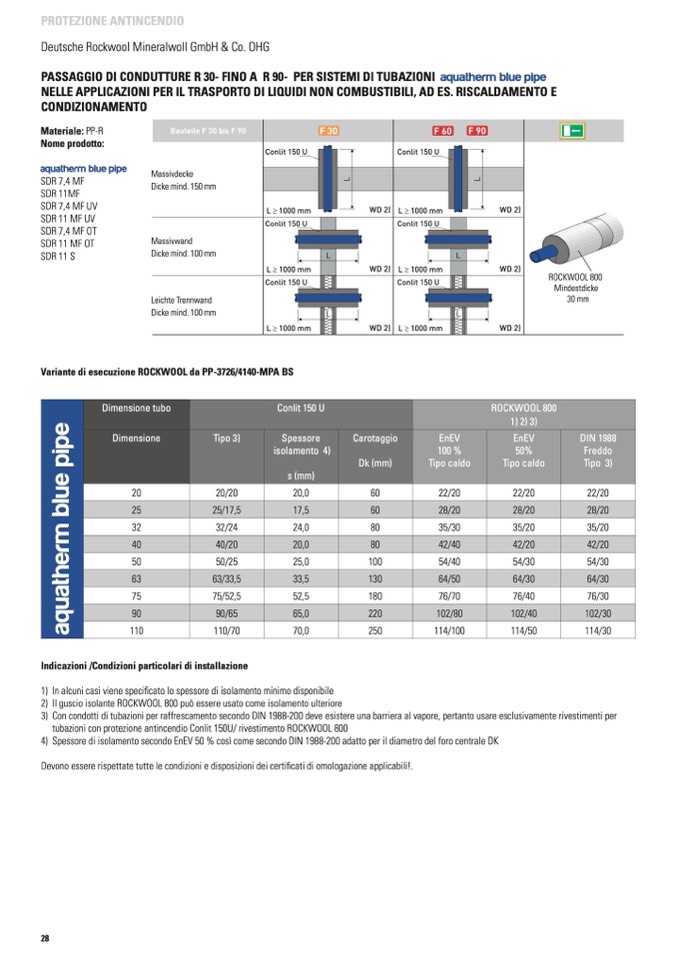

Deutsche Rockwool Mineralwoll GmbH & Co. OHG

PASSAGGIO DI CONDUTTURE R 30- FINO A R 90- PER SISTEMI DI TUBAZIONI aquatherm blue pipe

NELLE APPLICAZIONI PER IL TRASPORTO DI LIQUIDI NON COMBUSTIBILI, AD ES. RISCALDAMENTO E

CONDIZIONAMENTO

Materiale: PP-R

Nome prodotto:

aquatherm blue pipe

SDR 7,4 MF

SDR 11MF

SDR 7,4 MF UV

SDR 11 MF UV

SDR 7,4 MF OT

SDR 11 MF OT

SDR 11 S

Massivdecke

Dicke mind. 150 mm

Massivwand

Dicke mind. 100 mm

Leichte Trennwand

Dicke mind. 100 mm

ROCKWOOL 800

Mindestdicke

30 mm

Variante di esecuzione ROCKWOOL da PP-3726/4140-MPA BS

Dimensione tubo

Conlit 150 U

ROCKWOOL 800

1) 2) 3)

Dimensione

Tipo 3)

Spessore

isolamento 4)

s (mm)

Carotaggio

Dk (mm)

EnEV

100 %

Tipo caldo

EnEV

50%

Tipo caldo

DIN 1988

Freddo

Tipo 3)

20

20/20

20,0

60

22/20

22/20

22/20

25

25/17,5

17,5

60

28/20

28/20

28/20

32

32/24

24,0

80

35/30

35/20

35/20

40

40/20

20,0

80

42/40

42/20

42/20

50

50/25

25,0

100

54/40

54/30

54/30

63

63/33,5

33,5

130

64/50

64/30

64/30

75

75/52,5

52,5

180

76/70

76/40

76/30

90

90/65

65,0

220

102/80

102/40

102/30

110

110/70

70,0

250

114/100

114/50

114/30

Indicazioni /Condizioni particolari di installazione

1) In alcuni casi viene specificato lo spessore di isolamento minimo disponibile

2) Il guscio isolante ROCKWOOL 800 può essere usato come isolamento ulteriore

3) Con condotti di tubazioni per raffrescamento secondo DIN 1988-200 deve esistere una barriera al vapore, pertanto usare esclusivamente rivestimenti per

tubazioni con protezione antincendio Conlit 150U/ rivestimento ROCKWOOL 800

4) Spessore di isolamento secondo EnEV 50 % così come secondo DIN 1988-200 adatto per il diametro del foro centrale DK

Devono essere rispettate tutte le condizioni e disposizioni dei certificati di omologazione applicabili!.

28
