Doyma GmbH u. Co

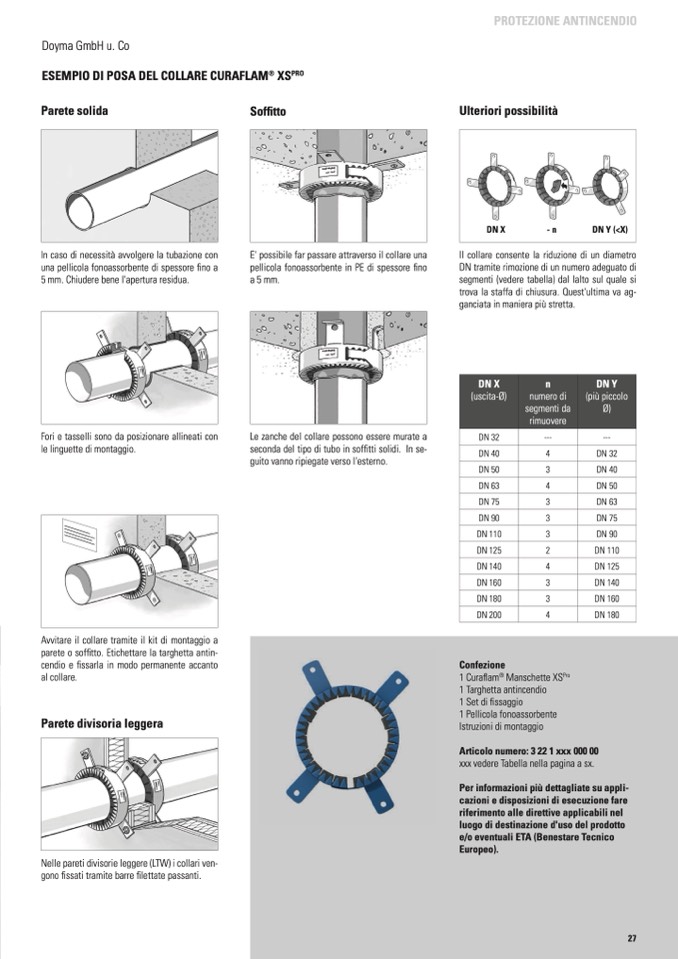

ESEMPIO DI POSA DEL COLLARE CURAFLAM
®
XS
PRO
Parete solida
In caso di necessità avvolgere la tubazione con
una pellicola fonoassorbente di spessore fino a
5 mm. Chiudere bene l'apertura residua.
Fori e tasselli sono da posizionare allineati con
le linguette di montaggio.
Avvitare il collare tramite il kit di montaggio a
parete o soffitto. Etichettare la targhetta antin-
cendio e fissarla in modo permanente accanto
al collare.
Parete divisoria leggera
Nelle pareti divisorie leggere (LTW) i collari ven-
gono fissati tramite barre filettate passanti.
Soffitto
E' possibile far passare attraverso il collare una
pellicola fonoassorbente in PE di spessore fino
a 5 mm.
Ulteriori possibilità
Il collare consente la riduzione di un diametro
DN tramite rimozione di un numero adeguato di
segmenti (vedere tabella) dal lalto sul quale si
trova la staffa di chiusura. Quest'ultima va ag-
ganciata in maniera più stretta.
DN X
- n
DN Y (<X)
DN X
(uscita-Ø)
n
numero di
segmenti da
rimuovere
DN Y
(più piccolo
Ø)
DN 32
---
---
DN 40
4
DN 32
DN 50
3
DN 40
DN 63
4
DN 50
DN 75
3
DN 63
DN 90
3
DN 75
DN 110
3
DN 90
DN 125
2
DN 110
DN 140
4
DN 125
DN 160
3
DN 140
DN 180
3
DN 160
DN 200
4
DN 180
Le zanche del collare possono essere murate a
seconda del tipo di tubo in soffitti solidi. In se-
guito vanno ripiegate verso l'esterno.
PROTEZIONEBARNANTIDNSCCEHNUDTIOZ
Confezione
1 Curaflam
®
Manschette XS
Pro
1 Targhetta antincendio
1 Set di fissaggio
1 Pellicola fonoassorbente
Istruzioni di montaggio
Articolo numero: 3 22 1 xxx 000 00
xxx vedere Tabella nella pagina a sx.
Per informazioni più dettagliate su appli-
cazioni e disposizioni di esecuzione fare
riferimento alle direttive applicabili nel
luogo di destinazione d'uso del prodotto
e/o eventuali ETA (Benestare Tecnico
Europeo).
