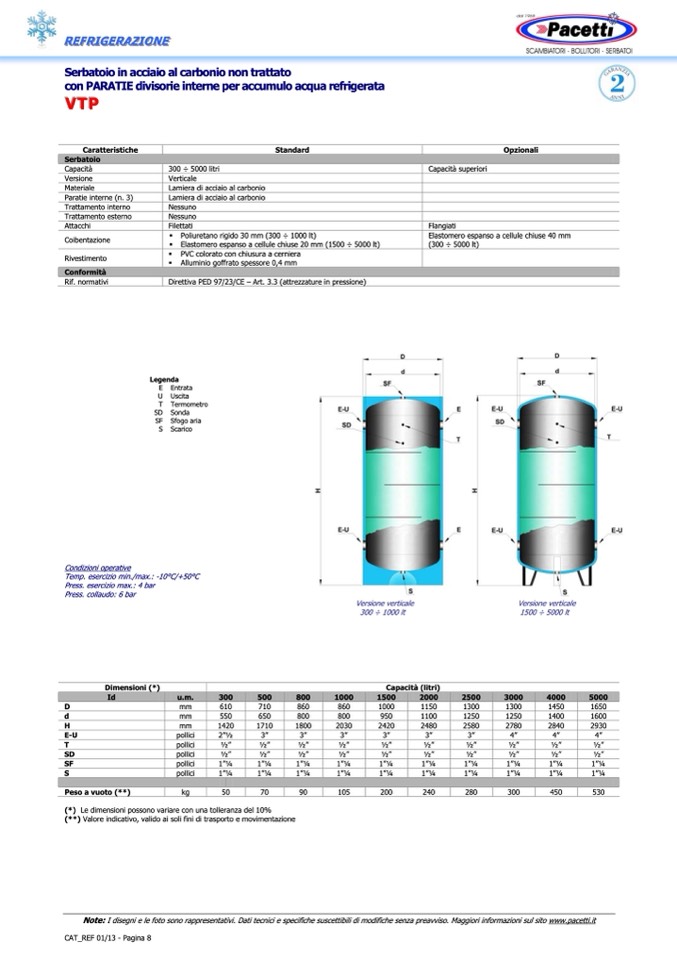

Serbatoio in acciaio al carbonio non trattato
con PARATIE divisorie interne per accumulo acqua refrigerata
VTP
VTP
Caratteristiche
Serbatoio
Capacità
Versione
Materiale
Paratie interne (n. 3)
Trattamento interno
Trattamento esterno
Attacchi
Coibentazione
Rivestimento
Conformità
Rif. normativi
Opzionali
300 ÷ 5000 litri
Verticale
Lamiera di acciaio al carbonio
Lamiera di acciaio al carbonio
Nessuno
Nessuno
Filettati
� Poliuretano rigido 30 mm (300 ÷ 1000 lt)
� Elastomero espanso a cellule chiuse 20 mm (1500 ÷ 5000 lt)
� PVC colorato con chiusura a cerniera
� Alluminio goffrato spessore 0,4 mm
Condizioni operative
Temp. esercizio min./max.: -10°C/+50°C
Press. esercizio max.: 4 bar
Press. collaudo: 6 bar
Standard
Capacità superiori
Flangiati
Elastomero espanso a cellule chiuse 40 mm
(300 ÷ 5000 lt)
Direttiva PED 97/23/CE – Art. 3.3 (attrezzature in pressione)
Legenda
E Entrata
U Uscita
T Termometro
SD Sonda
SF Sfogo aria
S Scarico
Versione verticale
300 ÷ 1000 lt
Versione verticale
1500 ÷ 5000 lt
Dimensioni (*)
Id
5000
D
d
H
E-U
T
1⁄2”
SD
1⁄2”
SF
1”1⁄4
S
1”1⁄4
Peso a vuoto (**)
530
(*) Le dimensioni possono variare con una tolleranza del 10%
(**) Valore indicativo, valido ai soli fini di trasporto e movimentazione
Note: I disegni e le foto sono rappresentativi. Dati tecnici e specifiche suscettibili di modifiche senza preavviso. Maggiori informazioni sul sito www.pacetti.it
