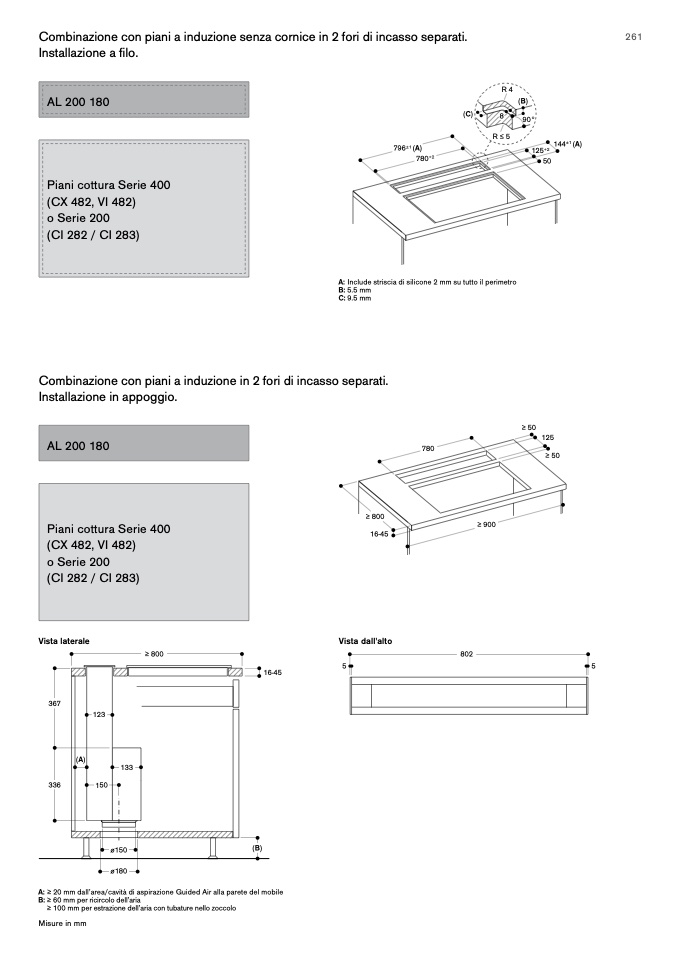

Combinazione con piani a induzione senza cornice in 2 fori di incasso separati.
Installazione a filo.
AL 200 180
261
Combinazione con piani a induzione in 2 fori di incasso separati.
Installazione in appoggio.
A: Include striscia di silicone 2 mm su tutto il perimetro
B: 5.5 mm
C: 9.5 mm
R4
(B)
(C)
R ≤5
8
Piani cottura Serie 400
(CX 482, VI 482)
o Serie 200
(CI 282 / CI 283)
796
±1
(A)
780
+2
144
±1
(A)
50
125
+2
AL 200 180
780
≥ 50
125
≥ 50
≥ 900
Piani cottura Serie 400
(CX 482, VI 482)
o Serie 200
(CI 282 / CI 283)
Vista laterale
367
336
≥ 800
16-45
Measurements in mm
Vista dall'alto
≥ 800
802
5
5
16-45
(A)
150
133
ø150
(B)
ø180
A: ≥ 20 mm dall’area/cavità di aspirazione Guided Air alla parete del mobile
B: ≥ 60 mm per ricircolo dell’aria
≥ 100 mm per estrazione dell’aria con tubature nello zoccolo
Misure in mm
123
90°
