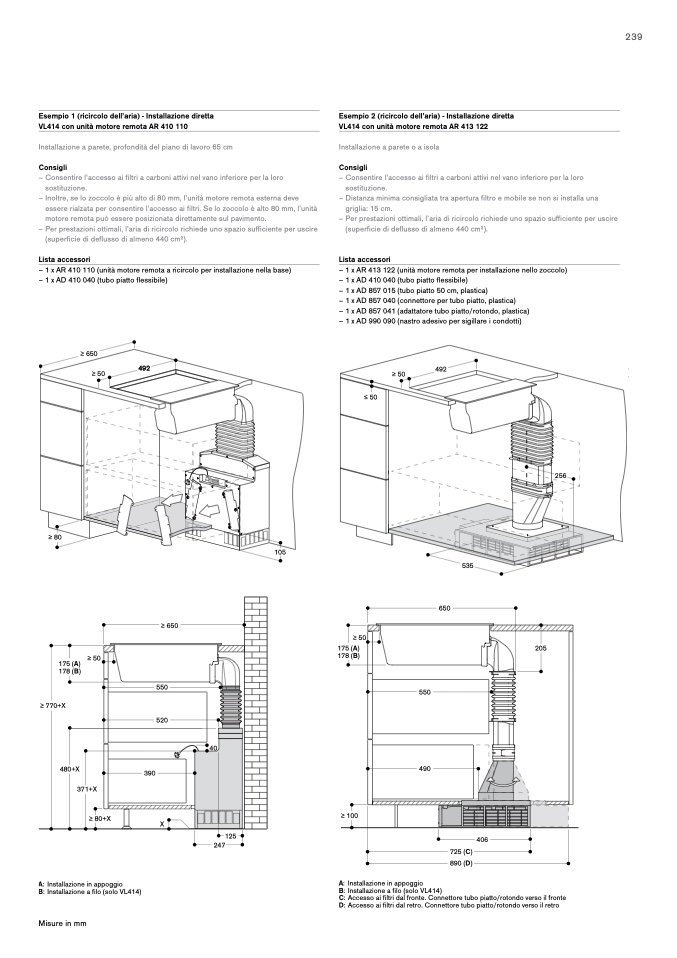

Esempio 1 (ricircolo dell’aria) - Installazione diretta

VL414 con unità motore remota AR 410 110

Installazione a parete, profondità del piano di lavoro 65 cm

Consigli

– Consentire l’accesso ai filtri a carboni attivi nel vano inferiore per la loro

sostituzione.

– Inoltre, se lo zoccolo è più alto di 80 mm, l’unità motore remota esterna deve

essere rialzata per consentire l’accesso ai filtri. Se lo zoccolo è alto 80 mm, l’unità

motore remota può essere posizionata direttamente sul pavimento.

– Per prestazioni ottimali, l’aria di ricircolo richiede uno spazio sufficiente per uscire

(superficie di deflusso di almeno 440 cm2).

Lista accessori

– 1 x AR 410 110 (unità motore remota a ricircolo per installazione nella base)

– 1 x AD 410 040 (tubo piatto flessibile)

Esempio 2 (ricircolo dell’aria) - Installazione diretta

VL414 con unità motore remota AR 413 122

Installazione a parete o a isola

Consigli

– Consentire l’accesso ai filtri a carboni attivi nel vano inferiore per la loro

sostituzione.

– Distanza minima consigliata tra apertura filtro e mobile se non si installa una

griglia: 15 cm.

– Per prestazioni ottimali, l’aria di ricircolo richiede uno spazio sufficiente per uscire

(superficie di deflusso di almeno 440 cm2).

Lista accessori

– 1 x AR 413 122 (unità motore remota per installazione nello zoccolo)

– 1 x AD 410 040 (tubo piatto flessibile)

– 1 x AD 857 015 (tubo piatto 50 cm, plastica)

– 1 x AD 857 040 (connettore per tubo piatto, plastica)

– 1 x AD 857 041 (adattatore tubo piatto/rotondo, plastica)

– 1 x AD 990 090 (nastro adesivo per sigillare i condotti)

≥ 80

480+X

371+X

≥ 80+X

≥ 100

A: Installazione i

B: Installazione a

C: Accesso ai fil

D: Accesso ai fil

175 (A)

178 (B)

≤ 50

≥ 770+X

550

490

≥ 650

≥ 50

492

≥ 50

≥ 50

492

≥ 650

≥ 50

175 (A)

178 (B)

≥ 50

≥ 50

492

≥ 50

175 (A)

178 (B)

205

480+X

371+X

≥ 80+X

A: Installazione in appoggio

B: Installazione a filo (solo VL414)

390

Misure in mm

≥ 650

550

520

X

535

A: Installazione in appoggio

B: Installazione a filo (solo VL414)

40

125

247

256

105

≤ 50

175 (A)

178 (B)

≥ 770+X

550

520

390

650

≥ 100

X 535

247

406

725 (C)

890 (D)

A: Installazione in appoggio

B: Installazione a filo (solo VL414)

C: Accesso ai filtri dal fronte. Connettore tubo piatto/rotondo verso il fronte

D: Accesso ai filtri dal retro. Connettore tubo piatto/rotondo verso il retro

256

40

125

239
