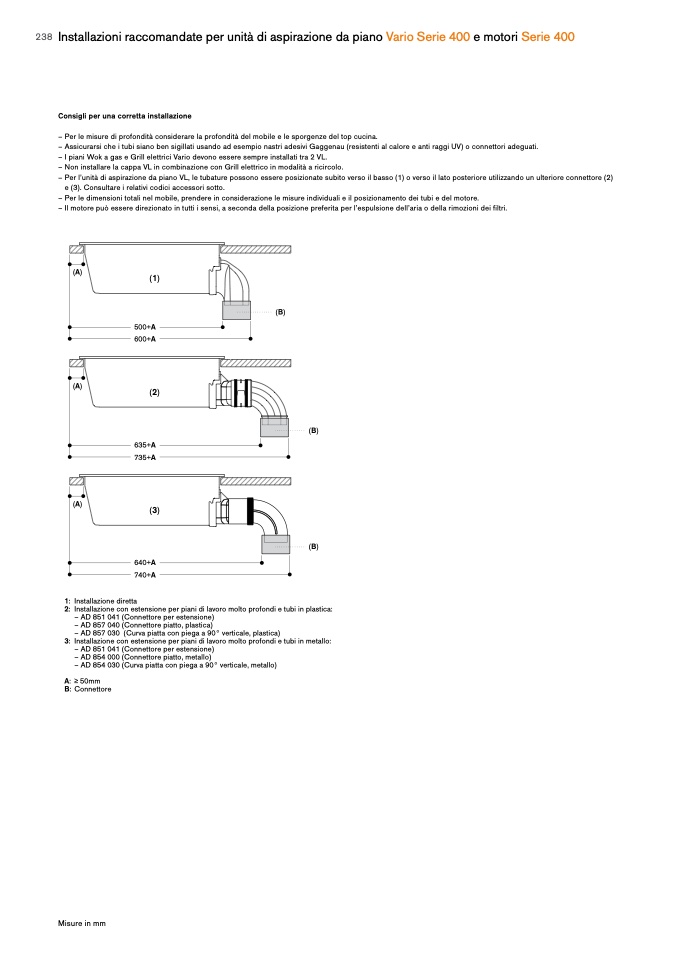

InstallazioniraccomandateperunitàdiaspirazionedapianoVarioSerie400emotoriSerie400

Consigli per una corretta installazione

– Per le misure di profondità considerare la profondità del mobile e le sporgenze del top cucina.

– Assicurarsi che i tubi siano ben sigillati usando ad esempio nastri adesivi Gaggenau (resistenti al calore e anti raggi UV) o connettori adeguati.

– I piani Wok a gas e Grill elettrici Vario devono essere sempre installati tra 2 VL.

– Non installare la cappa VL in combinazione con Grill elettrico in modalità a ricircolo.

– Per l’unità di aspirazione da piano VL, le tubature possono essere posizionate subito verso il basso (1) o verso il lato posteriore utilizzando un ulteriore connettore (2)

e (3). Consultare i relativi codici accessori sotto.

– Per le dimensioni totali nel mobile, prendere in considerazione le misure individuali e il posizionamento dei tubi e del motore.

– Il motore può essere direzionato in tutti i sensi, a seconda della posizione preferita per l’espulsione dell’aria o della rimozioni dei

filtri.

(A)

(A)

(A)

(1)

500+A

600+A

(2)

635+A

735+A

(3)

640+A

740+A

(B)

(B)

(B)

1: Installazione diretta

2: Installazione con estensione per piani di lavoro molto profondi e tubi in plastica:

– AD 851 041 (Connettore per estensione)

– AD 857 040 (Connettore piatto, plastica)

– AD 857 030 (Curva piatta con piega a 90° verticale, plastica)

3: Installazione con estensione per piani di lavoro molto profondi e tubi in metallo:

– AD 851 041 (Connettore per estensione)

– AD 854 000 (Connettore piatto, metallo)

– AD 854 030 (Curva piatta con piega a 90° verticale, metallo)

A: ≥ 50mm

B: Connettore

Misure in mm
