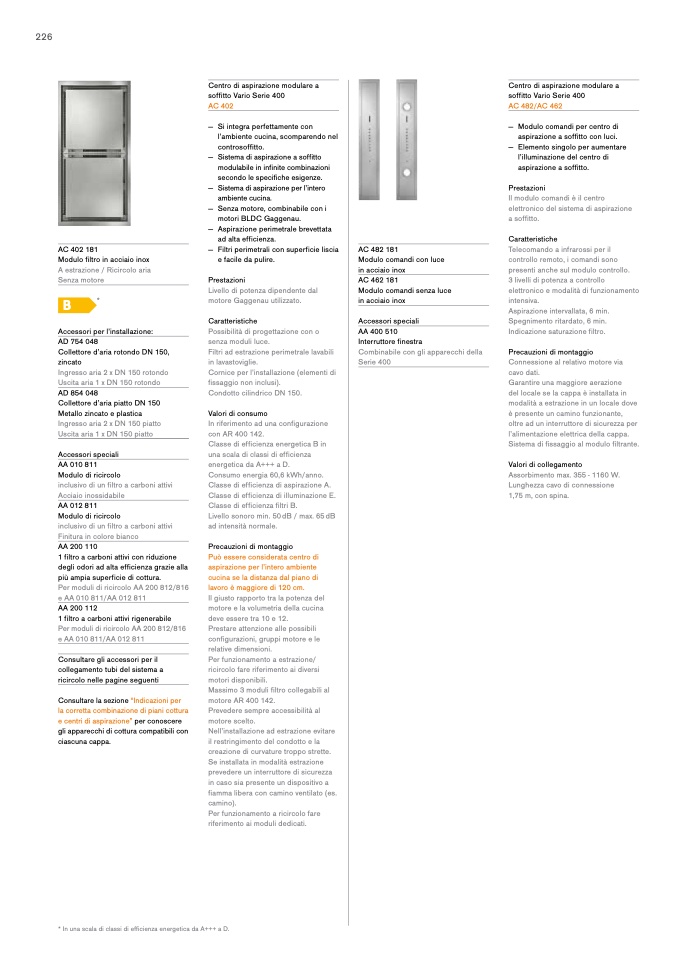

226
AC 402 181
Modulo filtro in acciaio inox
A estrazione / Ricircolo aria
Senza motore
Centro di aspirazione modulare a
soffitto Vario Serie 400
AC 402
― Si integra perfettamente con
l’ambiente cucina, scomparendo nel
controsoffitto.
― Sistema di aspirazione a soffitto
modulabile in infinite combinazioni
secondo le specifiche esigenze.
― Sistema di aspirazione per l’intero
ambiente cucina.
― Senza motore, combinabile con i
motori BLDC Gaggenau.
― Aspirazioneperimetralebrevettata
ad alta efficienza.
― Filtri perimetrali con superficie liscia
e facile da pulire.
Prestazioni
Livello di potenza dipendente dal
motore Gaggenau utilizzato.
Caratteristiche
Possibilità di progettazione con o
senza moduli luce.
Filtri ad estrazione perimetrale lavabili
in lavastoviglie.
Cornice per l’installazione (elementi di
fissaggio non inclusi).
Condotto cilindrico DN 150.
Valori di consumo
In riferimento ad una configurazione
con AR 400 142.
Classe di efficienza energetica B in
una scala di classi di efficienza
energetica da A+++ a D.
Consumo energia 60,6 kWh/anno.
Classe di efficienza di aspirazione A.
Classe di efficienza di illuminazione E.
Classe di efficienza filtri B.
Livello sonoro min. 50 dB / max. 65 dB
ad intensità normale.
Precauzioni di montaggio
Può essere considerata centro di
aspirazione per l’intero ambiente
cucina se la distanza dal piano di
lavoro è maggiore di 120 cm.
Il giusto rapporto tra la potenza del
motore e la volumetria della cucina
deve essere tra 10 e 12.
Prestare attenzione alle possibili
configurazioni, gruppi motore e le
relative dimensioni.
Per funzionamento a estrazione/
ricircolo fare riferimento ai diversi
motori disponibili.
Massimo 3 moduli filtro collegabili al
motore AR 400 142.
Prevedere sempre accessibilità al
motore scelto.
Nell’installazione ad estrazione evitare
il restringimento del condotto e la
creazione di curvature troppo strette.
Se installata in modalità estrazione
prevedere un interruttore di sicurezza
in caso sia presente un dispositivo a
fiamma libera con camino ventilato (es.
camino).
Per funzionamento a ricircolo fare
riferimento ai moduli dedicati.
AC 482 181
Modulo comandi con luce
in acciaio inox
AC 462 181
Modulo comandi senza luce
in acciaio inox
Accessori speciali
AA 400 510
Interruttore finestra
Combinabile con gli apparecchi della
Serie 400
Centro di aspirazione modulare a
soffitto Vario Serie 400
AC 482/AC 462
― Modulo comandi per centro di
aspirazione a soffitto con luci.
― Elementosingoloperaumentare
l’illuminazione del centro di
aspirazione a soffitto.
Prestazioni
Il modulo comandi è il centro
elettronico del sistema di aspirazione
a soffitto.
Caratteristiche
Telecomando a infrarossi per il
controllo remoto, i comandi sono
presenti anche sul modulo controllo.
3 livelli di potenza a controllo
elettronico e modalità di funzionamento
intensiva.
Aspirazione intervallata, 6 min.
Spegnimento ritardato, 6 min.
Indicazione saturazione filtro.
Precauzioni di montaggio
Connessione al relativo motore via
cavo dati.
Garantire una maggiore aerazione
del locale se la cappa è installata in
modalità a estrazione in un locale dove
è presente un camino funzionante,
oltre ad un interruttore di sicurezza per
l’alimentazione elettrica della cappa.
Sistema di fissaggio al modulo filtrante.
Valori di collegamento
Assorbimento max. 355 - 1160 W.
Lunghezza cavo di connessione
1,75 m, con spina.
B
*
Accessori per l’installazione:
AD 754 048
Collettore d’aria rotondo DN 150,
zincato
Ingresso aria 2 x DN 150 rotondo
Uscita aria 1 x DN 150 rotondo
AD 854 048
Collettore d’aria piatto DN 150
Metallo zincato e plastica
Ingresso aria 2 x DN 150 piatto
Uscita aria 1 x DN 150 piatto
Accessori speciali
AA 010 811
Modulo di ricircolo
inclusivo di un filtro a carboni attivi
Acciaio inossidabile
AA 012 811
Modulo di ricircolo
inclusivo di un filtro a carboni attivi
Finitura in colore bianco
AA 200 110
1 filtro a carboni attivi con riduzione
degli odori ad alta efficienza grazie alla
più ampia superficie di cottura.
Per moduli di ricircolo AA 200 812/816
e AA 010 811/AA 012 811
AA 200 112
1 filtro a carboni attivi rigenerabile
Per moduli di ricircolo AA 200 812/816
e AA 010 811/AA 012 811
Consultare gli accessori per il
collegamento tubi del sistema a
ricircolo nelle pagine seguenti
Consultare la sezione “Indicazioni per
la corretta combinazione di piani cottura
e centri di aspirazione” per conoscere
gli apparecchi di cottura compatibili con
ciascuna cappa.
* In una scala di classi di efficienza energetica da A+++ a D.
