VM System

Sistema VM

VISIBLE FIXING MIXED SYSTEM:

The VM system is a mixed ventilated facade system; in

other words, it is both mechanically and chemically fixed

to make the system even more secure. It’s a visible fixing

system designed for outdoor facade cladding using 6 mm

thick Neolith panels.

For safety reasons, a fiberglass mesh is applied to the back

of the panels to prevent shattering caused by accidental

breakage.

This system is comprised of support and retention

brackets, vertical profiles (T-100x50x2 mm and L-42x50x2

mm sections) and clips for Neolith cladding panels.

The profiles as well as the brackets are made of 6063 T5

aluminum alloy while the clips, fixings and nuts and bolts

are made of AISI 304 stainless steel.

For better dimensional stability, apply a bead of elastic

adhesive all along the vertical profiles to ensure proper

panel positioning all while enhancing the system response

to pressure, wind and gravity loads by absorbing any

vibration caused by wind.

A minimum vertical joint of 5 mm and a minimum

horizontal joint of 8 mm between panels is recommended

as marked by the clips on the panels.

SISTEMA MISTO CON FISSAGGIO A VISTA:

Il sistema VM è un sistema misto di facciata ventilata, vale a

dire che dispone di fissaggio doppio, meccanico e chimico,

che conferisce maggiore sicurezza al sistema. È un sistema di

fissaggio a vista che è stato concepito per il rivestimento esterno

delle facciate con pannelli Neolith da 6 mm di spessore.

Per motivi di sicurezza applichiamo una rete in fibra di vetro nella

parte posteriore dei pannelli in modo da evitare il distacco di pezzi

nel caso in cui si verifichino rotture accidentali.

Questo sistema si compone di squadre di sostegno e blocco, profili

verticali (sezione T-100x50x2 mm e L-42x50x2 mm) e graffe di

adesione dei pannelli di rivestimento Neolith.

Sia i profili, sia le squadre sono in lega di alluminio 6063 T5,

mentre le graffe, i fissaggi e le viti sono in acciaio inossidabile

AISI 304.

Per favorire la stabilità delle dimensioni del sistema si applica

un cordone di adesivo elastico lungo i profili verticali che

garantiscono la corretta collocazione dei pannelli, in modo

da migliorare le risposte del sistema ai carichi di pressione,

aspirazione dal vento e dalla gravità, per cui vengono assorbite le

possibili vibrazioni derivanti dai venti.

Rispetto ai punti di giunzione tra pannelli, si raccomanda di

creare una fuga minima verticale di 5 mm e una fuga orizzontale

minima di 8 mm, che viene segnata con graffe di blocco dei

pannelli.

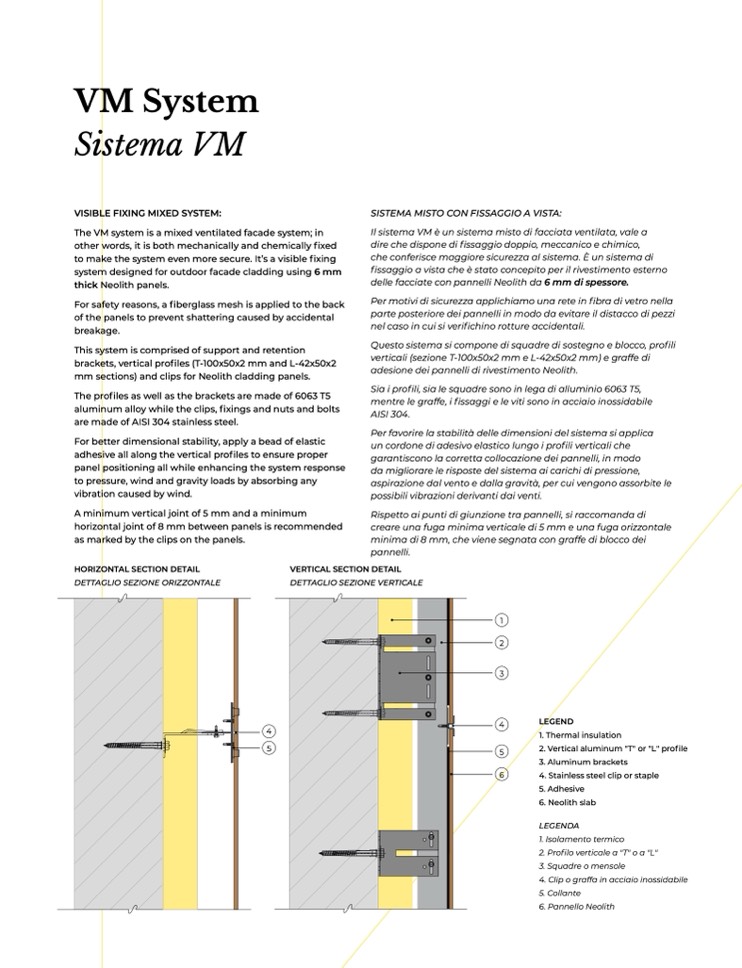

HORIZONTAL SECTION DETAIL

DETTAGLIO SEZIONE ORIZZONTALE

VERTICAL SECTION DETAIL

DETTAGLIO SEZIONE VERTICALE

4

5

LEGEND

1

2

3

4

1. Thermal insulation

5

2. Vertical aluminum "T" or "L" profile

3. Aluminum brackets

6

4. Stainless steel clip or staple

5. Adhesive

6. Neolith slab

LEGENDA

1. Isolamento termico

2. Profilo verticale a "T" o a "L"

3. Squadre o mensole

4. Clip o graffa in acciaio inossidabile

5. Collante

6. Pannello Neolith
