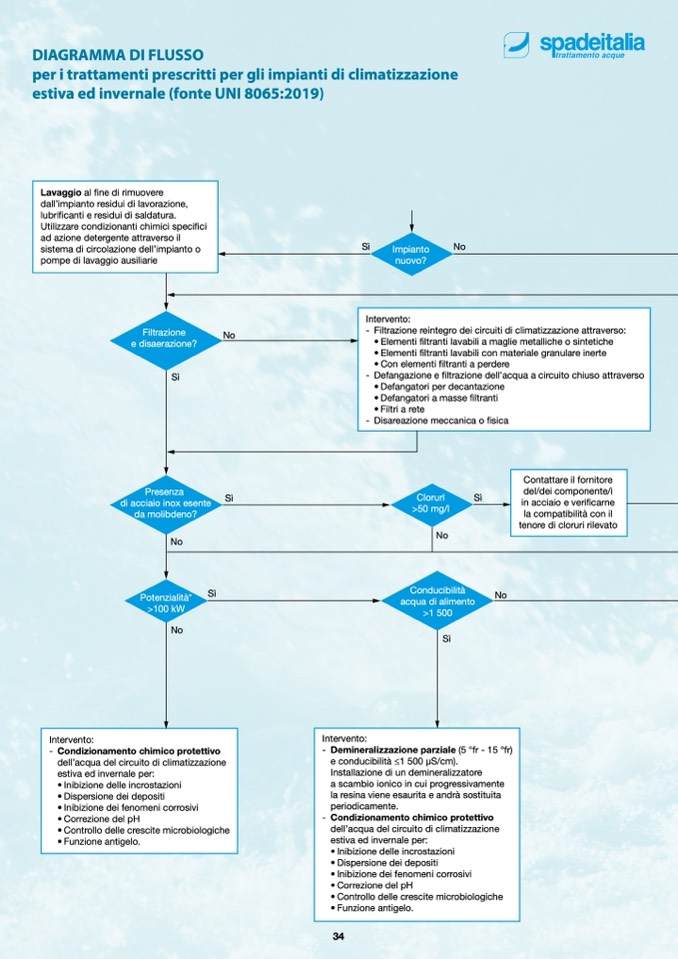

DIAGRAMMA DI FLUSSO

per i trattamenti prescritti per gli impianti di climatizzazione

estiva ed invernale (fonte UNI 8065:2019)

Lavaggio al fine di rimuovere

dall’impianto residui di lavorazione,

lubrificanti e residui di saldatura.

Utilizzare condizionanti chimici specifici

ad azione detergente attraverso il

sistema di circolazione dell’impianto o

pompe di lavaggio ausiliarie

Sì

Impianto

nuovo?

No

Intervento:

- Filtrazione reintegro dei circuiti di climatizzazione attraverso:

• Elementi filtranti lavabili a maglie metalliche o sintetiche

• Elementi filtranti lavabili con materiale granulare inerte

• Con elementi filtranti a perdere

- Defangazione e filtrazione dell’acqua a circuito chiuso attraverso

• Defangatori per decantazione

• Defangatori a masse filtranti

• Filtri a rete

- Disareazione meccanica o fisica

Filtrazione

e disaerazione?

No

Sì

Presenza

di acciaio inox esente

da molibdeno?

No

Sì

No

Sì

Clorurl

>50 mg/l

No

Sì

Potenzialità*

>100 kW

No

Sì

Conducibilità

acqua di alimento

>1 500

Intervento:

- Demineralizzazione parziale (5 °fr - 15 °fr)

e conducibilità ≤1 500 μS/cm).

Installazione di un demineralizzatore

a scambio ionico in cui progressivamente

la resina viene esaurita e andrà sostituita

periodicamente.

- Condizionamento chimico protettivo

dell’acqua del circuito di climatizzazione

estiva ed invernale per:

• Inibizione delle incrostazioni

• Dispersione dei depositi

• Inibizione dei fenomeni corrosivi

• Correzione del pH

• Controllo delle crescite microbiologiche

• Funzione antigelo.

Intervento:

- Condizionamento chimico protettivo

dell’acqua del circuito di climatizzazione

estiva ed invernale per:

• Inibizione delle incrostazioni

• Dispersione dei depositi

• Inibizione dei fenomeni corrosivi

• Correzione del pH

• Controllo delle crescite microbiologiche

• Funzione antigelo.

34

Contattare il fornitore

del/dei componente/i

in acciaio e verificarne

la compatibilità con il

tenore di cloruri rilevato
