LEGENDA

1 Defangatore dinamico AMBRA SEP

2 Contatore (opzionale)

3 Rubinetto di prelievo

4 Quadro elettrico di comando

5 Scarico

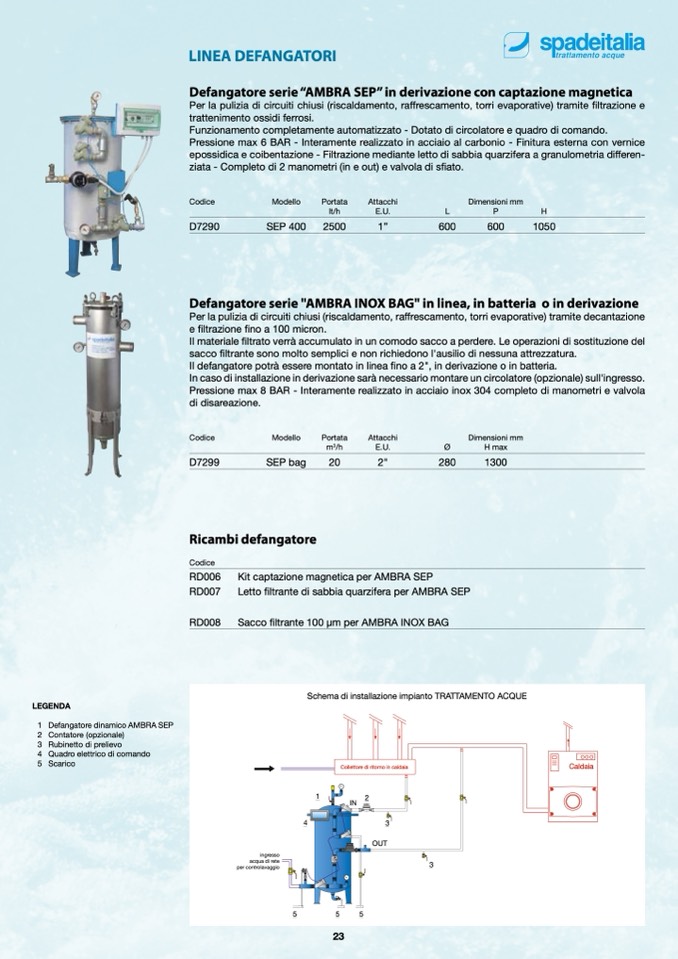

Schema di installazione impianto TRATTAMENTO ACQUE

Collettore di ritorno in caldaia

IN

2

4

3

OUT

5

5

5

Caldaia

LINEA DEFANGATORI

Defangatore serie “AMBRA SEP” in derivazione con captazione magnetica

Per la pulizia di circuiti chiusi (riscaldamento, raffrescamento, torri evaporative) tramite filtrazione e

trattenimento ossidi ferrosi.

Funzionamento completamente automatizzato - Dotato di circolatore e quadro di comando.

Pressione max 6 BAR - Interamente realizzato in acciaio al carbonio - Finitura esterna con vernice

epossidica e coibentazione - Filtrazione mediante letto di sabbia quarzifera a granulometria differen-

ziata - Completo di 2 manometri (in e out) e valvola di sfiato.

Codice

Modello

Portata

Attacchi

Dimensioni mm

lt/h

E.U.

L

P

H

D7290

SEP 400

2500

1”

600

600

1050

Defangatore serie "AMBRA INOX BAG" in linea, in batteria o in derivazione

Per la pulizia di circuiti chiusi (riscaldamento, raffrescamento, torri evaporative) tramite decantazione

e filtrazione fino a 100 micron.

Il materiale filtrato verrà accumulato in un comodo sacco a perdere. Le operazioni di sostituzione del

sacco filtrante sono molto semplici e non richiedono l'ausilio di nessuna attrezzatura.

Il defangatore potrà essere montato in linea fino a 2", in derivazione o in batteria.

In caso di installazione in derivazione sarà necessario montare un circolatore (opzionale) sull'ingresso.

Pressione max 8 BAR - Interamente realizzato in acciaio inox 304 completo di manometri e valvola

di disareazione.

Codice

Modello

D7299

SEP bag

Ricambi defangatore

Portata

Attacchi

m

3

/h

E.U.

Ø

20

2"

280

Dimensioni mm

H max

1300

Codice

RD006

Kit captazione magnetica per AMBRA SEP

RD007

Letto filtrante di sabbia quarzifera per AMBRA SEP

RD008

Sacco filtrante 100 μm per AMBRA INOX BAG

ingresso

acqua di rete

per controlavaggio

3

1

23
