LEGENDA
1 Defangatore
2 Valvola bypass
3 Caldaia
4 Collettore di ritorno in caldaia
5 Scarico laterale
6 Scarico di fondo
Schema di installazione impianto TRATTAMENTO ACQUE:
DEFANGATORE mod. AMBRA SEP FILTER PLUS serie FLANGIATA

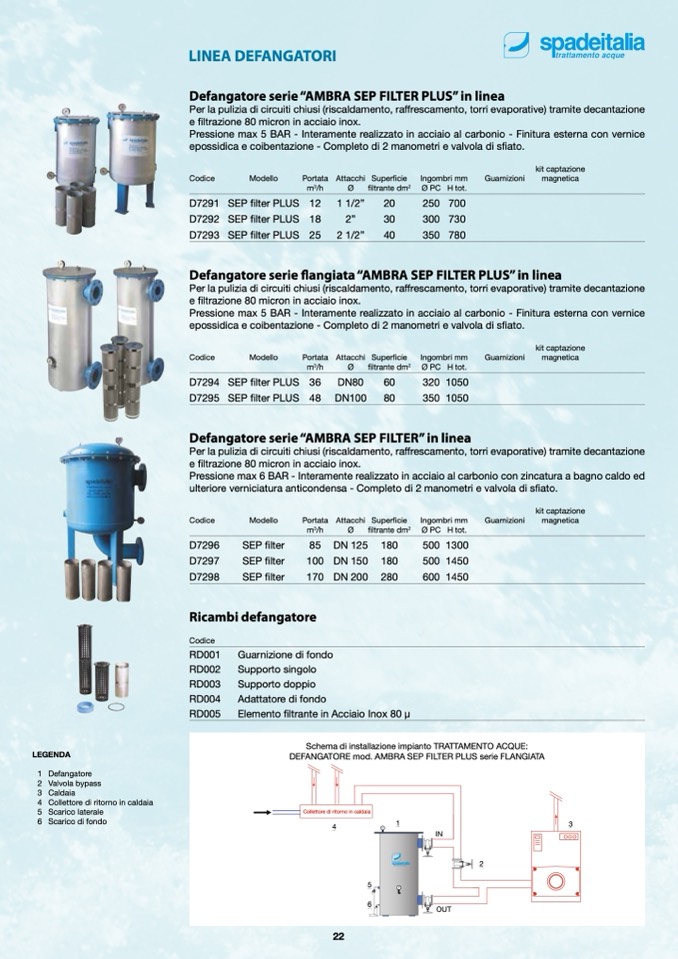

LINEA DEFANGATORI
Defangatore serie “AMBRA SEP FILTER PLUS” in linea
Per la pulizia di circuiti chiusi (riscaldamento, raffrescamento, torri evaporative) tramite decantazione
e filtrazione 80 micron in acciaio inox.
Pressione max 5 BAR - Interamente realizzato in acciaio al carbonio - Finitura esterna con vernice
epossidica e coibentazione - Completo di 2 manometri e valvola di sfiato.
Codice
D7291
D7292
D7293
Modello
Portata
m
3
/h
SEP filter PLUS 12
SEP filter PLUS 18
SEP filter PLUS 25
Attacchi
Ø
1 1/2”
2”
2 1/2”
Superficie
filtrante dm
2
20
30
40
Ingombri mm
Guarnizioni
kit captazione
magnetica
Defangatore serie flangiata “AMBRA SEP FILTER PLUS” in linea
Per la pulizia di circuiti chiusi (riscaldamento, raffrescamento, torri evaporative) tramite decantazione
e filtrazione 80 micron in acciaio inox.
Pressione max 5 BAR - Interamente realizzato in acciaio al carbonio - Finitura esterna con vernice
epossidica e coibentazione - Completo di 2 manometri e valvola di sfiato.
Codice
Modello
Portata
m
3
/h
D7294 SEP filter PLUS 36
D7295 SEP filter PLUS 48 DN100
80
kit captazione
magnetica
Defangatore serie “AMBRA SEP FILTER” in linea
Attacchi Superficie
Ø
filtrante dm
2
Ingombri mm
Ø PC H tot.
320 1050
350 1050
Guarnizioni
DN80
60
Per la pulizia di circuiti chiusi (riscaldamento, raffrescamento, torri evaporative) tramite decantazione
e filtrazione 80 micron in acciaio inox.
Pressione max 6 BAR - Interamente realizzato in acciaio al carbonio con zincatura a bagno caldo ed
ulteriore verniciatura anticondensa - Completo di 2 manometri e valvola di sfiato.
Codice
D7296
D7297
D7298
Modello
SEP filter
SEP filter
SEP filter
Portata Attacchi
m
3
/h
Ø
85 DN 125
100 DN 150
170 DN 200
Superficie
filtrante dm
2
180
180
280
Ingombri mm
Guarnizioni
kit captazione
magnetica
Ricambi defangatore
Codice
RD001
Guarnizione di fondo
RD002
Supporto singolo
RD003
Supporto doppio
RD004
Adattatore di fondo
RD005
Elemento filtrante in Acciaio Inox 80 μ
Collettore di ritorno in caldaia
4
5
6
1
3
IN
2
22
Ø PC
250
300
350
H tot.
700
730
780
Ø PC
500
500
600
H tot.
1300
1450
1450
