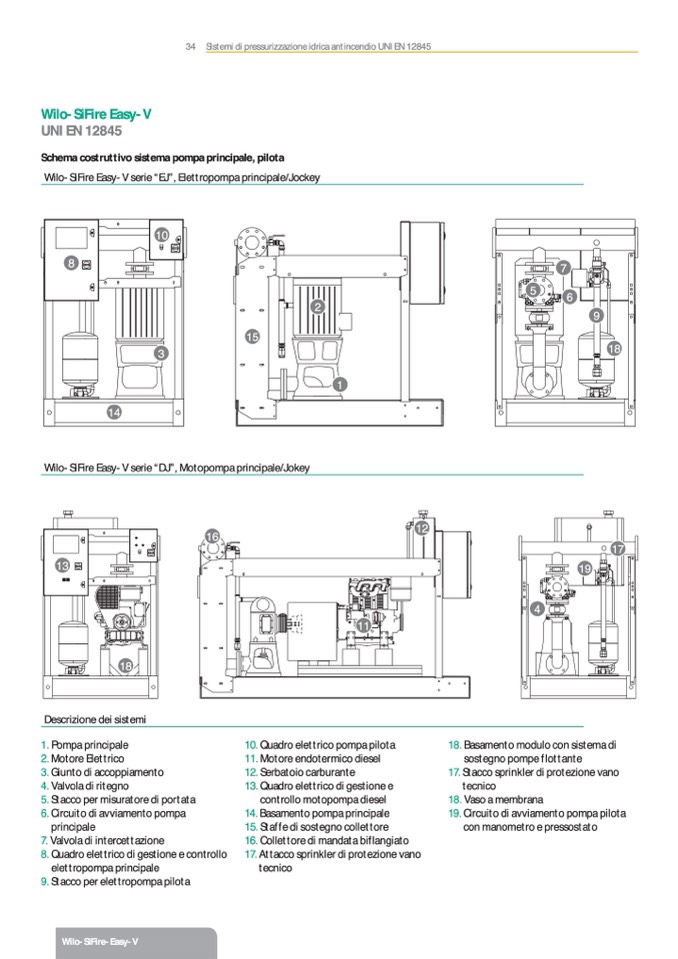

Schema costruttivo sistema pompa principale, pilota
Wilo-SiFire Easy-V serie “EJ”, Elettropompa principale/Jockey
13
17
19
8
10
3
7
14
Wilo-SiFire Easy-V serie “DJ”, Motopompa principale/Jokey
Descrizione dei sistemi
1. Pompa principale
2. Motore Elettrico
3. Giunto di accoppiamento
4. Valvola di ritegno
5. Stacco per misuratore di portata
6. Circuito di avviamento pompa
10. Quadro elettrico pompa pilota
11. Motore endotermico diesel
12. Serbatoio carburante
13. Quadro elettrico di gestione e
18. Basamento modulo con sistema di
sostegno pompe flottante
17. Stacco sprinkler di protezione vano
tecnico
18. Vaso a membrana
19. Circuito di avviamento pompa pilota
con manometro e pressostato
18
principale
7. Valvola di intercettazione
8. Quadro elettrico di gestione e controllo
elettropompa principale
9. Stacco per elettropompa pilota
controllo motopompa diesel
14. Basamento pompa principale
15. Staffe di sostegno collettore
16. Collettore di mandata biflangiato
17. Attacco sprinkler di protezione vano
tecnico
Wilo-SiFire-Easy-V
34 Sistemi di pressurizzazione idrica antincendio UNI EN 12845
16
12
2
15
1
6
11
5
9
18
4
