Wilo-SiFire Easy-V

UNI EN 12845

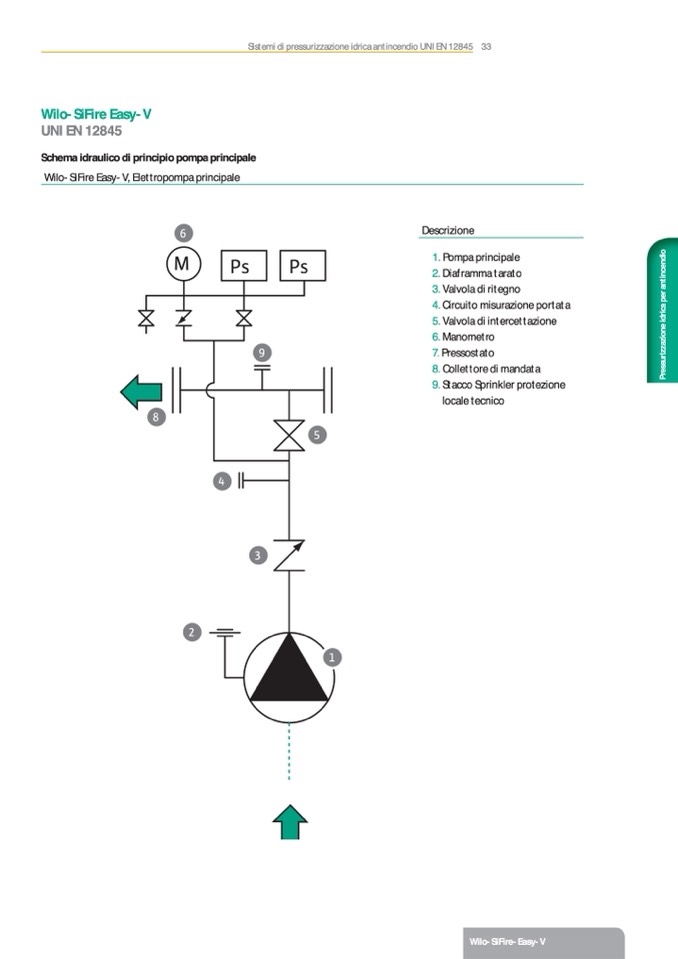

Schema idraulico di principio pompa principale

Wilo-SiFire Easy-V, Elettropompa principale

6

M

8

Ps

Descrizione

1. Pompa principale

2. Diaframma tarato

3. Valvola di ritegno

4. Circuito misurazione portata

5. Valvola di intercettazione

6. Manometro

7. Pressostato

8. Collettore di mandata

9. Stacco Sprinkler protezione

locale tecnico

Sistemi di pressurizzazione idrica antincendio UNI EN 12845 33

Ps

9

5

2

4

3

1

Wilo-SiFire-Easy-V
