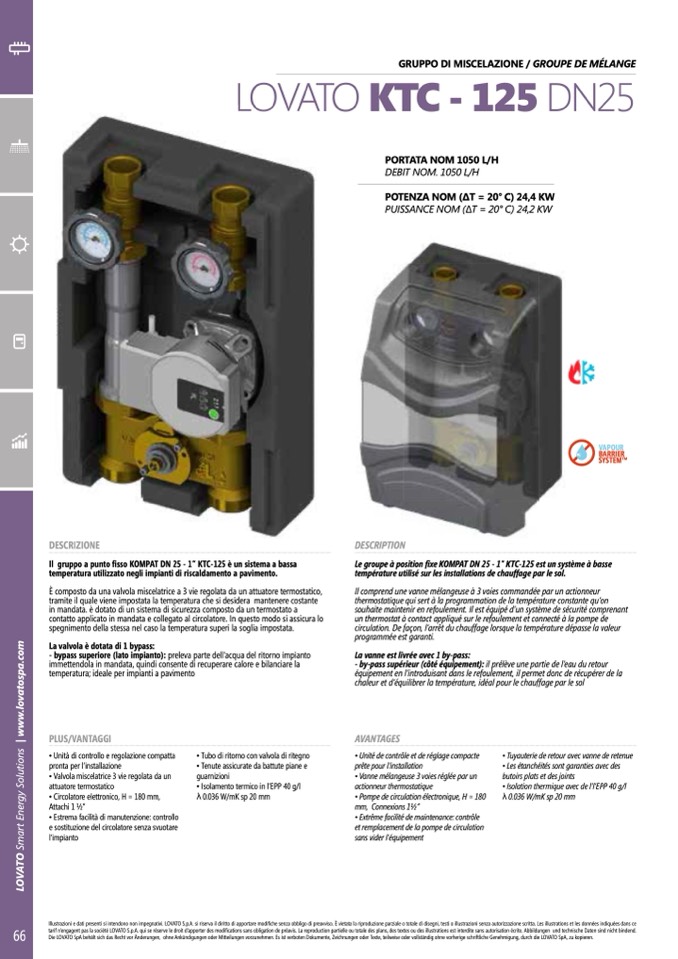

GRUPPO DI MISCELAZIONE / GROUPE DE MÉLANGE
LOVATO KTC - 125 DN25
PORTATA NOM 1050 L/H
DEBIT NOM. 1050 L/H
POTENZA NOM (ΔT = 20° C) 24,4 KW
PUISSANCE NOM (ΔT = 20° C) 24,2 KW
DESCRIPTION
Le groupe à position fie M 5 1 15 est un système à basse
température utilisé sur les installations de chauffage par le sol.
Il comprend une vanne mélangeuse à 3 voies commandée par un actionneur
thermostatique qui sert à la programmation de la température constante qu’on
souhaite maintenir en refoulement. Il est équipé d’un système de sécurité comprenant
un thermostat à contact appliqué sur le refoulement et connecté à la pompe de
circulation. De façon, l’arrêt du chauffage lorsque la température dépasse la valeur
programmée est garanti.
La vanne est livrée avec 1 by-pass:
- by-pass supérieur (côté équipement): il prélève une partie de l’eau du retour
équipement en l’introduisant dans le refoulement, il permet donc de récupérer de la
chaleur et d’équilibrer la température, idéal pour le chauffage par le sol
DESCRIZIONE
Il gruppo a punto fisso AT 2 - 1 TC-12 un sistema a bassa
temperatura utilizzato negli impianti di riscaldamento a pavimento.
È composto da una valvola miscelatrice a 3 vie regolata da un attuatore termostatico,
tramite il quale viene impostata la temperatura che si desidera mantenere costante
in mandata. è dotato di un sistema di sicurezza composto da un termostato a
contatto applicato in mandata e collegato al circolatore. In questo modo si assicura lo
spegnimento della stessa nel caso la temperatura superi la soglia impostata.
La valvola è dotata di 1 bypass:
- bypass superiore (lato impianto): preleva parte dell’acqua del ritorno impianto
immettendola in mandata, quindi consente di recuperare calore e bilanciare la
temperatura ideale per impianti a pavimento
VAPOUR
BARRIER
SYSTEMTM
PLUS/VANTAGGI
• Unità di controllo e regolazione compatta
pronta per l’installazione
• Valvola miscelatrice 3 vie regolata da un
attuatore termostatico
ircolatore elettronico, mm,
Attachi 1 1⁄2”
Estrema facilità di manutenzione: controllo
e sostituzione del circolatore senza svuotare
l’impianto
• Tubo di ritorno con valvola di ritegno
• Tenute assicurate da battute piane e
guarnizioni
solamento termico in l’E g/l
. /m sp mm
AVANTAGES
• Unité de contrôle et de réglage compacte
prête pour l’installation
• Vanne mélangeuse 3 voies réglée par un
actionneur thermostatique
• Pompe de circulation électronique, H = 180
mm, Connexions 11⁄2”
• Extrême facilité de maintenance: contrôle
et remplacement de la pompe de circulation
sans vider l’équipement
• Tuyauterie de retour avec vanne de retenue
• Les étanchéités sont garanties avec des
butoirs plats et des joints
soton termue ec e g
m sp mm
