L

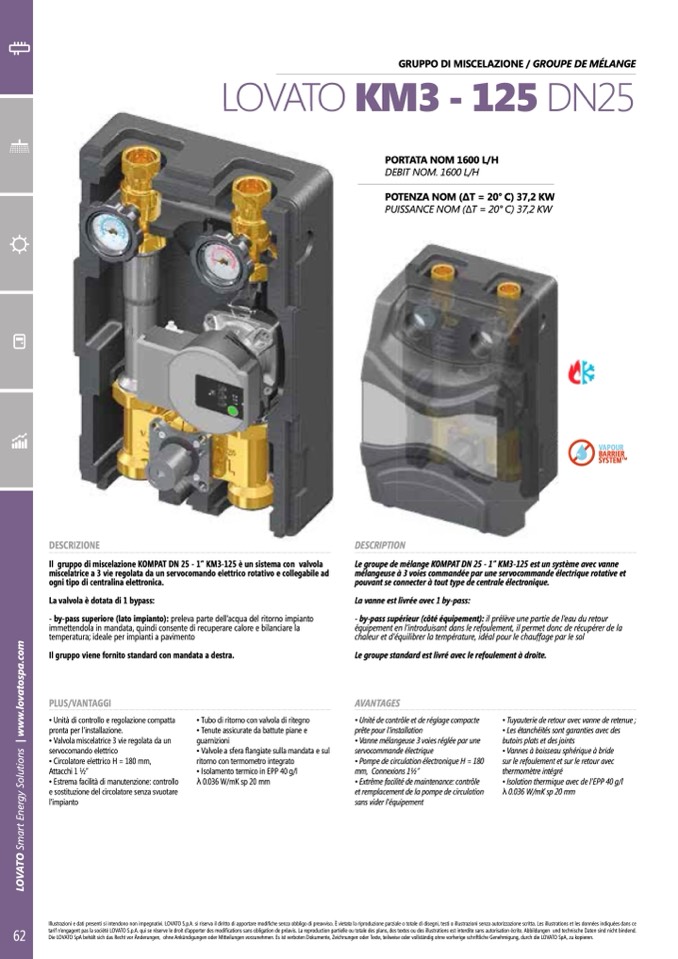

GRUPPO DI MISCELAZIONE / GROUPE DE MÉLANGE
OKM3-125DN25
PORTATA NOM 1600 L/H
DEBIT NOM. 1600 L/H
POTENZA NOM (ΔT = 20° C) 37,2 KW
PUISSANCE NOM (ΔT = 20° C) 37,2 KW
DESCRIPTION
Le groupe de mélange M 5 1 M15 est un système avec vanne
mélangeuse à 3 voies commandée par une servocommande électrique rotative et
pouvant se connecter à tout type de centrale électronique.
La vanne est livrée avec 1 by-pass:
- by-pass supérieur (côté équipement): il prélève une partie de l’eau du retour
équipement en l’introduisant dans le refoulement, il permet donc de récupérer de la
chaleur et d’équilibrer la température, idéal pour le chauffage par le sol
Le groupe standard est livré avec le refoulement à droite.
LO
O V
VA
AT
TO
DESCRIZIONE
VAPOUR
BARRIER
SYSTEMTM
Il gruppo di miscelazione KOMPAT DN 25 - 1” KM3-125 è un sistema con valvola
miscelatrice a 3 vie regolata da un servocomando elettrico rotativo e collegabile ad
ogni tipo di centralina elettronica.
La valvola è dotata di 1 bypass:
- by-pass superiore (lato impianto): preleva parte dell’acqua del ritorno impianto
immettendola in mandata, quindi consente di recuperare calore e bilanciare la
temperatura ideale per impianti a pavimento
Il gruppo viene fornito standard con mandata a destra.
PLUS/VANTAGGI
• Unità di controllo e regolazione compatta
pronta per l’installazione.
• Valvola miscelatrice 3 vie regolata da un
servocomando elettrico
ircolatore elettrico mm,
Attacchi 1 1⁄2”
Estrema facilità di manutenzione: controllo
e sostituzione del circolatore senza svuotare
l’impianto
• Tubo di ritorno con valvola di ritegno
• Tenute assicurate da battute piane e
guarnizioni
Valvole a sfera flangiate sulla mandata e sul
ritorno con termometro integrato
solamento termico in E g/l
. /m sp mm
AVANTAGES
• Unité de contrôle et de réglage compacte
prête pour l’installation
• Vanne mélangeuse 3 voies réglée par une
servocommande électrique
• Pompe de circulation électronique H = 180
mm, Connexions 11⁄2”
• Extrême facilité de maintenance: contrôle
et remplacement de la pompe de circulation
sans vider l’équipement
uutere e retour ec nne e retenue
• Les étanchéités sont garanties avec des
butoirs plats et des joints
• Vannes à boisseau sphérique à bride
sur le refoulement et sur le retour avec
thermomètre intégré
soton termue ec e g
m sp mm
