DESCRIZIONE
Il gruppo di miscelazione DN 20 - 3⁄4” “HV3-90”
è un sistema con valvola
miscelatrice a 3 vie regolata da un servocomando elettrico rotativo e collegabile ad
ogni tipo di centralina elettronica.
La valvola viene fornita con 2 bypass:
- by-pass superiore (lato impianto): preleva parte dell’acqua del ritorno impianto
immettendola in mandata quindi consente di recuperare calore e bilanciare la
temperatura ideale per impianti a pavimento.
- by-pass inferiore (lato caldaia): consente il bypassaggio del fluido di mandata in
presenza di circolatore in caldaia e assenza del separatore idraulico.
Il gruppo viene fornito standard con mandata a destra.
DESCRIPTION
Le groupe de mélange 0 0 est un système avec vanne mélangeuse
à 3 voies commandée par une servocommande électrique rotative et pouvant se
connecter à tout type de centrale électronique.
La vanne est livrée avec 2 by-pass:
- by-pass supérieur (côté équipement): il prélève une partie de l’eau du retour
équipement en l’introduisant dans le refoulement, il permet donc de récupérer de la
chaleur et d’équilibrer la température, idéal pour le chauffage par le sol.
- by-pass inférieur (côte chaudière): permet e pss u ue e reouement en
présence d’une pompe de circulation dans le chaudière.
Le groupe standard est livré avec le refoulement à droite.
PLUS/VANTAGGI
• Unità di controllo e regolazione compatta
pronta per l’installazione
• Valvola miscelatrice 3 vie regolata da un
servocomando elettrico rotativo
ircolatore elettronico mm,
attachi 1“
Estrema facilità di manutenzione: controllo
e sostituzione del circolatore senza svuotare
l’impianto
Estrema facilità di inversione della mandata
da destra a sinistra pu essere effettuata
direttamente dall’installatore invertendo
le posizioni del tubo e del circolatore e
intervenendo sulla valvola
•Tubo di ritorno con valvola di ritegno
• Tenute assicurate da battute piane e
guarnizioni
Valvole a sfera flangiate sulla mandata e sul
ritorno con termometro integrato
solamento termico in E g/l
. /m sp mm
AVANTAGES
• Unité de contrôle et de réglage compacte
prête pour l’installation
• Vanne mélangeuse 3 voies réglée par une
servocommande électrique rotative
• Pompe de circulation électronique, H = 130
mm, connexions 1 “
• Extrême facilité de maintenance: contrôle
et remplacement de la pompe de circulation
sans vider l’équipement
• Extrême facilité d’inversion du refoulement
de droite à gauche, cette inversion peut être
effectuée directement par l’installateur en
invertissant les positions de la tuyauterie et
de la pompe de circulation et en intervenant
sur la vanne
• Tuyauterie de retour avec vanne de retenue
• Les étanchéités sont garanties avec des
butoirs plats et des joints
• Vannes à boisseau sphérique à bride
sur le refoulement et sur le retour avec
thermomètre intégré
soton termue ec e g
m sp mm
L

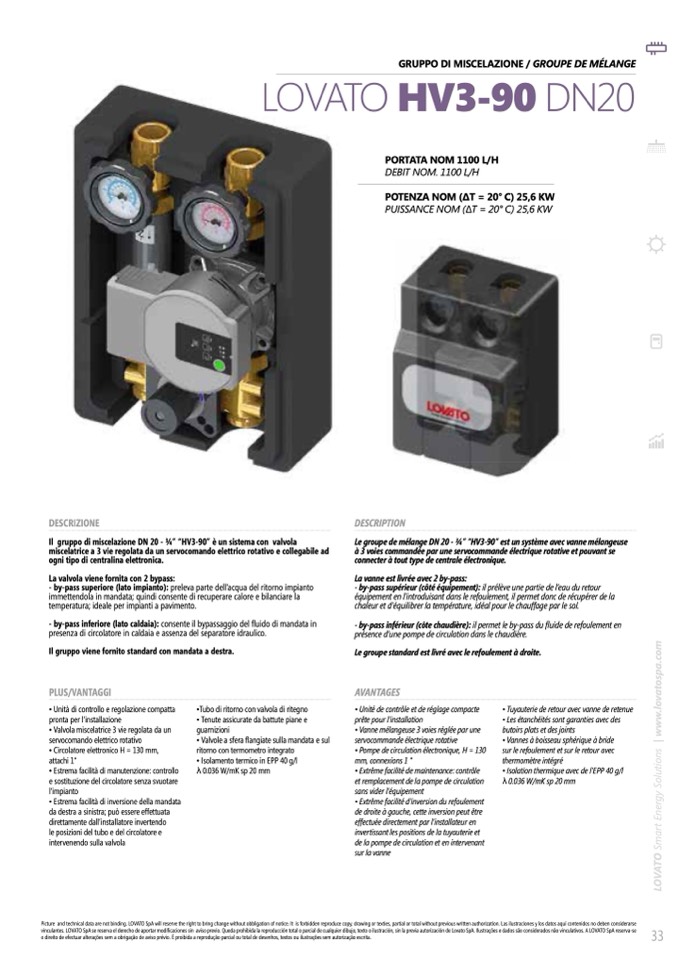

GRUPPO DI MISCELAZIONE / GROUPE DE MÉLANGE
O HV3-90 DN20
PORTATA NOM 1100 L/H
DEBIT NOM. 1100 L/H
POTENZA NOM (ΔT = 20° C) 25,6 KW
PUISSANCE NOM (ΔT = 20° C) 25,6 KW
LO
OV
V A
AT
