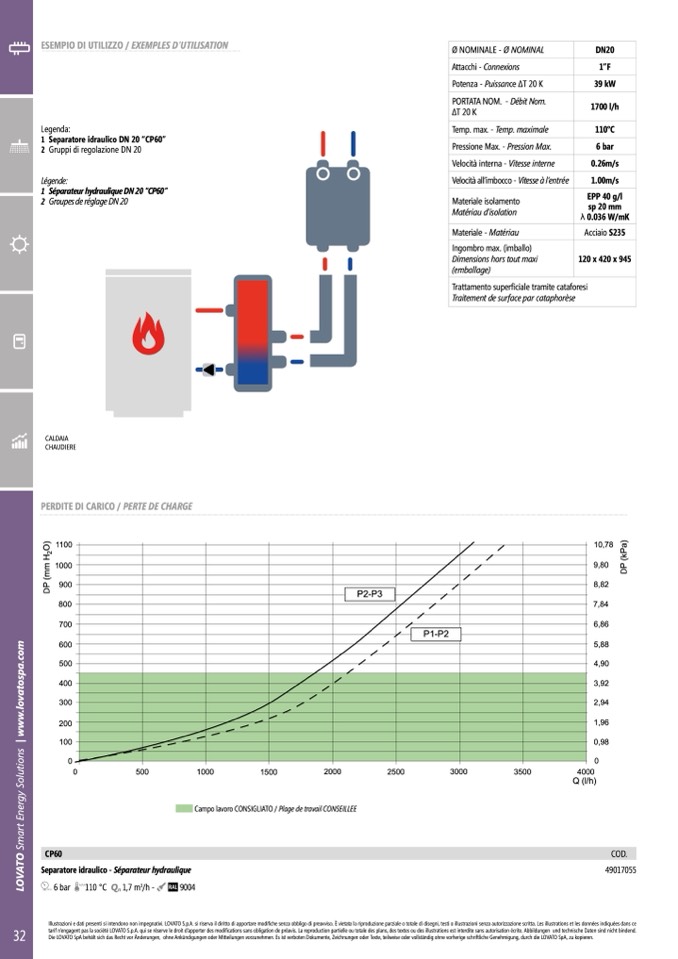

ESEMPIO DI UTILIZZO / EXEMPLES D’UTILISATION
Ø NOMINALE - Ø NOMINAL
Attacchi - Connexions
Potenza - Puissance ∆T 20 K
PORTATA NOM. - Débit Nom.
∆T20K
Temp. max. - Temp. maximale
Pressione Max. - Pression Max.
Velocità interna - Vitesse interne
Velocità all’imbocco - Vitesse à l’entrée
Materiale isolamento
Matériau d’isolation
Materiale - Matériau
Ingombro max. (imballo)
Dimensions hors tout maxi
(emballage)
DN20
1”F
39 kW
1700 l/h
110°C
6 bar
0.26m/s
1.00m/s
EPP 40 g/l
sp20mm
0.036 W/mK
Acciaio S235
120 x 420 x 945
Legenda:
1 Separatore idraulico DN 20 “CP60”
2 Gruppi di regolazione D 20
Légende:
1 Séparateurhydraulique00
2 GroupesderéglageDN20
CALDAIA
CHAUDIERE
PERDITE DI CARICO / PERTE DE CHARGE
1100
1000
900
800
700
600
500
400
300
200
100
10,78
9,80
8,82
7,84
6,86
5,88
4,90
3,92
2,94
1,96
0,98
0
0
0
500
1000
1500
2000
2500
3000
3500
4000
Q (l/h)
Campo lavoro CONSIGLIATO / Plage de travail CONSEILLEE
Separatore idraulico - Séparateur hydraulique
6 bar
110 °C Q
n
1,7 m
3
/h -
9004
49017055
Trattamento superficiale tramite cataforesi
Traitement de surface par cataphorèse
P2- P3
P1- P2
CP60
