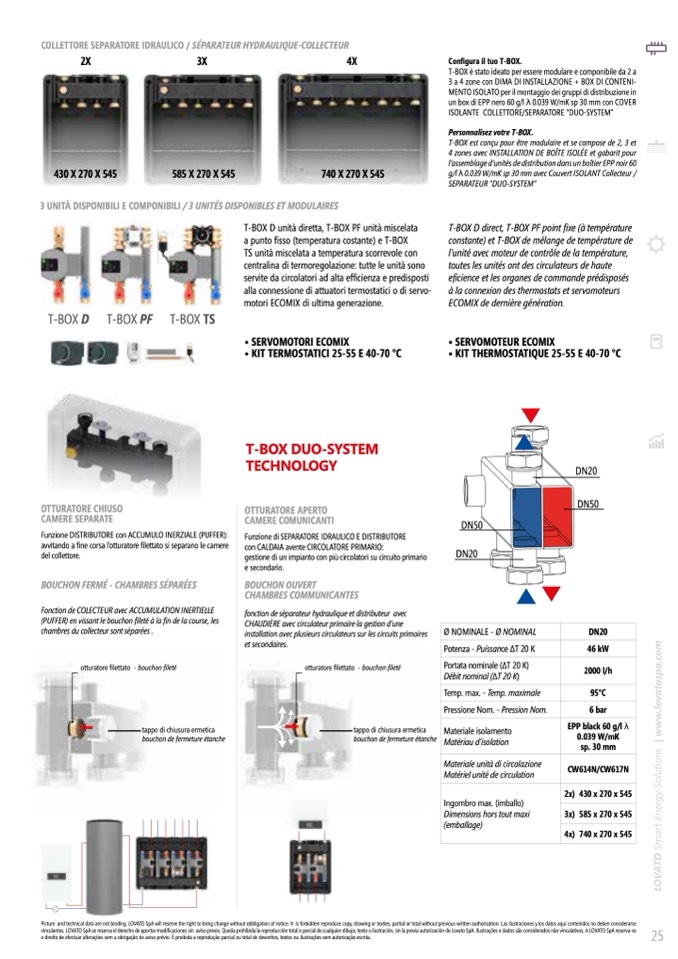

COLLETTORE SEPARATORE IDRAULICO / SÉPARATEUR HYDRAULIQUE-COLLECTEUR
2X
3X
4X
430X270X545
585X270X545
740X270X545
3 UNITÀ DISPONIBILI E COMPONIBILI / 3 UNITÉS DISPONIBLES ET MODULAIRES
T-BOX D
T-BOX PF
T-BOX TS
T-BOX D unità diretta, T-BOX PF unità miscelata
a punto fisso (temperatura costante) e T-BOX
TS unità miscelata a temperatura scorrevole con
centralina di termoregolazione: tutte le unità sono
servite da circolatori ad alta efficienza e predisposti
alla connessione di attuatori termostatici o di servo-
motori ECOMIX di ultima generazione.
• SERVOMOTORI ECOMIX
• KIT TERMOSTATICI 25-55 E 40-70 °C
T-BOX DUO-SYSTEM
TECHNOLOGY
OTTURATORE APERTO
CAMERE COMUNICANTI
Funzione di SEPARATORE IDRAULICO E DISTRIBUTORE
con CALDAIA avente CIRCOLATORE PRIMARIO:
gestione di un impianto con pi circolatori su circuito primario
e secondario.
BOUCHON OUVERT
CHAMBRES COMMUNICANTES
OTTURATORE CHIUSO
CAMERE SEPARATE
Funzione DISTRIBUTORE con ACCUMULO INERZIALE (PUFFER):
avvitando a fine corsa l’otturatore filettato si separano le camere
del collettore.
BOUCHON FERMÉ - CHAMBRES SÉPARÉES
Fonction de COLECTEUR avec ACCUMULATION INERTIELLE
(PUFFER) en vissant le bouchon fileté à la fin de la course, les
chambres du collecteur sont séparées .
otturatore filettato - bouchon fileté
tappo di chiusura ermetica
bouchon de fermeture étanche
Configura il tuo T-.
T-BOX è stato ideato per essere modulare e componibile da 2 a
3 a 4 zone con DIMA DI ISTALLAIOE BOX DI COTEI-
MENTO ISOLATO per il montaggio dei gruppi di distribuzione in
un bo di EPP nero 60 g/l 0.039 W/mK sp 30 mm con COVER
ISOLANTE COLLETTORE/SEPARATORE “DUO-SYSTEM”
Personnalisez votre T-BOX.
T-BOX est conçu pour être modulaire et se compose de 2, 3 et
4 zones avec INSTALLATION DE BOTE ISOLE et gabarit pour
l’assemblage d’unités de distribution dans un boîtier EPP noir 60
g/l 0.039 W/mK sp 30 mm avec Couvert ISOLANT Collecteur /
SEPARATEUR “DUO-SYSTEM”
T-BOX D direct, T-BOX PF point fixe (à température
constante) et T-BOX de mélange de température de
l’unité avec moteur de contrôle de la température,
toutes les unités ont des circulateurs de haute
eficience et les organes de commande prédisposés
à la connexion des thermostats et servomoteurs
ECOMIX de dernière génération.
• SERVOMOTEUR ECOMIX
• KIT THERMOSTATIQUE 25-55 E 40-70 °C
D20
D50
D50
D20
fonction de séparateur hydraulique et distributeur avec
CHAUDIÈRE avec circulateur primaire la gestion d’une
installation avec plusieurs circulateurs sur les circuits primaires
Ø NOMINALE - Ø NOMINAL
DN20
et secondaires.
Potenza - Puissance ∆T 20 K
46 kW
otturatore filettato - bouchon fileté
Portata nominale (∆T 20 K)
2000 l/h
Débit nominal (∆T 20 K)
Temp. max. - Temp. maximale
95°C
m
o
c
.
a
p
s
o
t
a
v
o
l
.
w
|
Pressione Nom. - Pression Nom.
6 bar
tappo di chiusura ermetica
Materiale isolamento
EPP black 60 g/l
bouchon de fermeture étanche
0.039 W/mK
Matériau d’isolation
sp. 30 mm
Materiale unità di circolazione
CW614N/CW617N
Matériel unité de circulation
2x) 430 x 270 x 545
Ingombro max. (imballo)
s
n
o
i
t
u
l
o
S
y
g
r
e
n
E
t
r
a
m
S
Dimensions hors tout maxi
3x) 585 x 270 x 545
(emballage)
4x) 740 x 270 x 545
O
T
A
V
O
L
25
