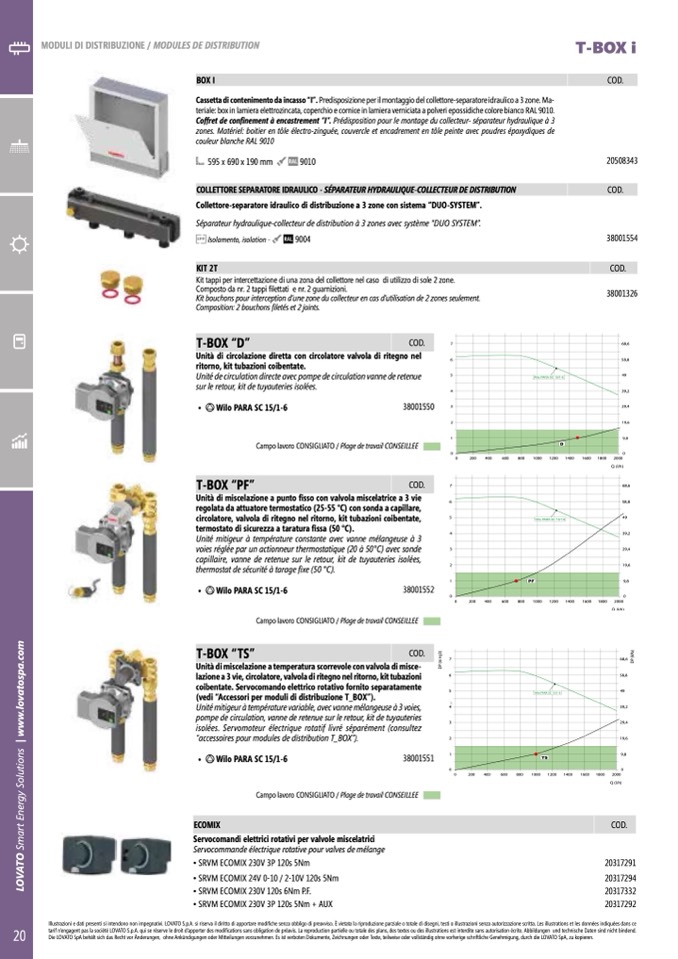

MODULI DI DISTRIBUZIONE / MODULES DE DISTRIBUTION
T-BOX i
BOX I
COD.
Cassetta di contenimento da incasso “I”. Predisposizione per il montaggio del collettore-separatore idraulico a 3 zone. Ma-
teriale: bo in lamiera elettrozincata, copercio e cornice in lamiera verniciata a polveri epossidice colore bianco RAL 9010.
offret de confinement à encastrement . Prédisposition pour le montage du collecteur- séparateur hydraulique à 3
zones. Matériel: boitier en tôle électro-zinguée, couvercle et encadrement en tôle peinte avec poudres époxydiques de
couleur blanche RAL 9010
595 690 190 mm
9010
Collettore-separatore idraulico di distribuzione a 3 zone con sistema “DUO-SYSTEM”.
Séparateur hydraulique-collecteur de distribution à 3 zones avec système “DUO SYSTEM”.
Isolamento, isolation -
9004
Kit tappi per intercettazione di una zona del collettore nel caso di utilizzo di sole 2 zone.
Composto da nr. 2 tappi filettati e nr. 2 guarnizioni.
Kit bouchons pour interception d’une zone du collecteur en cas d’utilisation de 2 zones seulement.
Composition: 2 bouchons filetés et 2 joints.
20508343
38001554
38001326
COLLETTORE SEPARATORE IDRAULICO - SÉPARATEUR HYDRAULIQUE-COLLECTEUR DE DISTRIBUTION
COD.
KIT 2T
COD.
T-BOX “D”
COD.
Wil o PARA SC 15/1-6
D
Unità di circolazione diretta con circolatore valvola di ritegno nel
ritorno, kit tubazioni coibentate.
Unité de circulation directe avec pompe de circulation vanne de retenue
sur le retour, kit de tuyauteries isolées.
7
68,6
6
58,8
5
49
4
39,2
3
29,4
2
19,6
1
9,8
0
0
38001550
Campo lavoro CONSIGLIATO / Plage de travail CONSEILLEE
nità di miscelazione a punto fisso con valvola miscelatrice a 3 vie
regolata da attuatore termostatico (25-55 °C) con sonda a capillare,
circolatore, valvola di ritegno nel ritorno, kit tubazioni coibentate,
termostato di sicurezza a taratura fissa 0 C.
Unité mitigeur à température constante avec vanne mélangeuse à 3
voies réglée par un actionneur thermostatique (20 à 50°C) avec sonde
capillaire, vanne de retenue sur le retour, kit de tuyauteries isolées,
thermostat de sécurité à tarage fixe (50 °C).
•
Wilo PARA SC 15/1-6
T-BOX “PF”
COD.
W ilo PARA SC 15/1-6
PF
38001552
Campo lavoro CONSIGLIATO / Plage de travail CONSEILLEE
Unità di miscelazione a temperatura scorrevole con valvola di misce-
lazione a 3 vie, circolatore, valvola di ritegno nel ritorno, kit tubazioni
coibentate. Servocomando elettrico rotativo fornito separatamente
(vedi “Accessori per moduli di distribuzione T_BOX”).
Unité mitigeur à température variable, avec vanne mélangeuse à 3 voies,
pompe de circulation, vanne de retenue sur le retour, kit de tuyauteries
isolées. Servomoteur électrique rotatif livré séparément (consultez
“accessoires pour modules de distribution T_BOX”).
68,6
58,8
49
39,2
29,4
19,6
9,8
1800
2000
Q (l/h)
68,6
58,8
49
39,2
29,4
19,6
9,8
1800
2000
Q (l/h)
20317291
20317294
20317332
20317292
•
Wilo PARA SC 15/1-6
T-BOX “TS”
COD.
D
P
(
m
H
2
O
)
D
P
(
k
P
a
)
W ilo PARA SC 1 5/1-6
TS
38001551
Campo lavoro CONSIGLIATO / Plage de travail CONSEILLEE
Servocomandi elettrici rotativi per valvole miscelatrici
Servocommande électrique rotative pour valves de mélange
• SRVM ECOMIX 230V 3P 120s 5m
• SRVM ECOMIX 24V 0-10 / 2-10V 120s 5m
• SRVM ECOMIX 230V 120s 6m P.F.
• SRVM ECOMIX 230V 3P 120s 5m AX
4
3
2
1
0
0
•
Wilo PARA SC 15/1-6
ECOMIX
COD.
