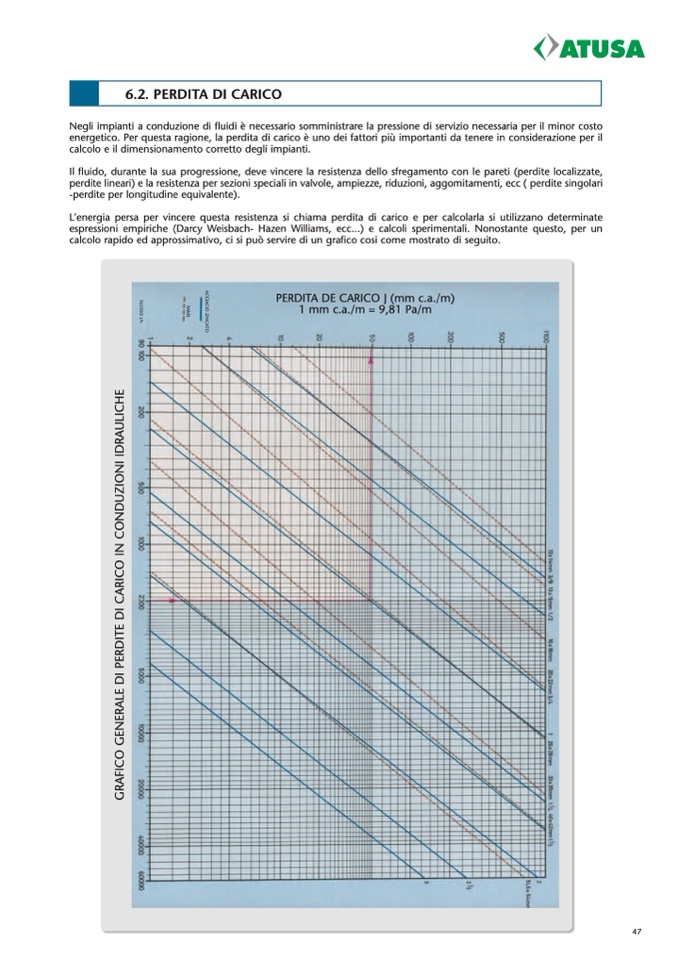

6.2. PERDITA DI CARICO

Negli impianti a conduzione di fluidi è necessario somministrare la pressione di servizio necessaria per il minor costo

energetico. Per questa ragione, la perdita di carico è uno dei fattori più importanti da tenere in considerazione per il

calcolo e il dimensionamento corretto degli impianti.

Il fluido, durante la sua progressione, deve vincere la resistenza dello sfregamento con le pareti (perdite localizzate,

perdite lineari) e la resistenza per sezioni speciali in valvole, ampiezze, riduzioni, aggomitamenti, ecc ( perdite singolari

-perdite per longitudine equivalente).

L’energia persa per vincere questa resistenza si chiama perdita di carico e per calcolarla si utilizzano determinate

espressioni empiriche (Darcy Weisbach- Hazen Williams, ecc...) e calcoli sperimentali. Nonostante questo, per un

calcolo rapido ed approssimativo, ci si pu

ò servire di un grafico cosi come mostrato di seguito.

PERDITA DE CARICO J (mm c.a./m)

1 mm c.a./m = 9,81 Pa/m
