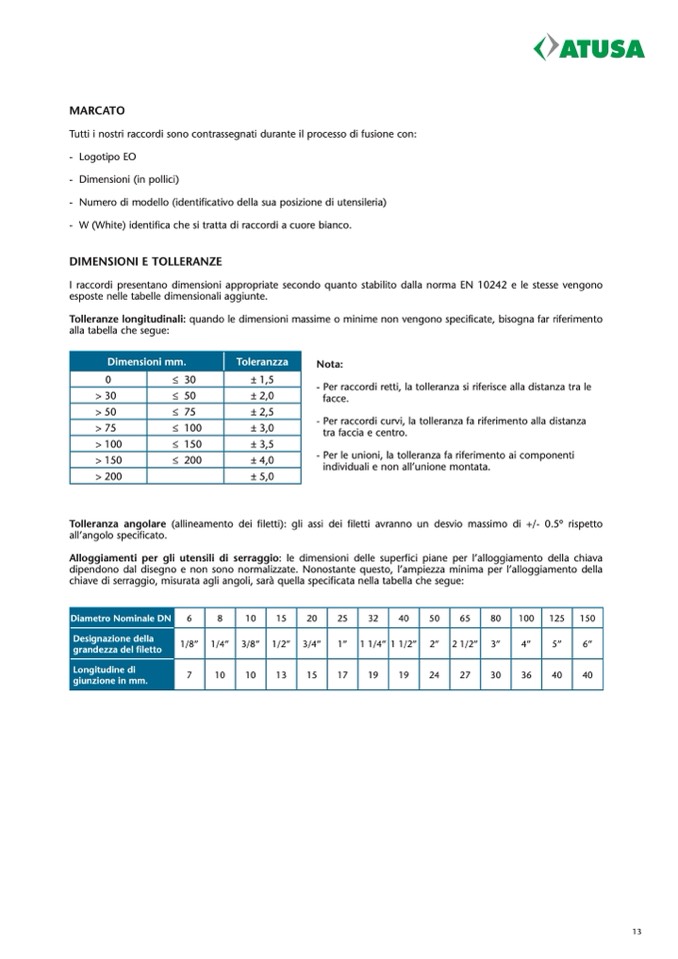

MARCATO
Tutti i nostri raccordi sono contrassegnati durante il processo di fusione con:
- Logotipo EO
- Dimensioni (in pollici)
- Numero di modello (identificativo della sua posizione di utensileria)
- W (White) identifica che si tratta di raccordi a cuore bianco.
DIMENSIONI E TOLLERANZE
I raccordi presentano dimensioni appropriate secondo quanto stabilito dalla norma EN 10242 e le stesse vengono
esposte nelle tabelle dimensionali aggiunte.
Tolleranze longitudinali: quando le dimensioni massime o minime non vengono specificate, bisogna far riferimento
alla tabella che segue:
Nota:
- Per raccordi retti, la tolleranza si riferisce alla distanza tra le
facce.
- Per raccordi curvi, la tolleranza fa riferimento alla distanza
tra faccia e centro.
- Per le unioni, la tolleranza fa riferimento ai componenti
individuali e non all’unione montata.
Tolleranza angolare (allineamento dei filetti): gli assi dei filetti avranno un desvio massimo di +/- 0.5o rispetto
all’angolo specificato.
Alloggiamenti per gli utensili di serraggio: le dimensioni delle superfici piane per l’alloggiamento della chiava
dipendono dal disegno e non sono normalizzate. Nonostante questo, l’ampiezza minima per l’alloggiamento della
chiave di serraggio, misurata agli angoli, sarà quella specificata nella tabella che segue:
Dimensioni mm.
Toleranzza
0
≤ 30
± 1,5
> 30
≤ 50
± 2,0
> 50
≤ 75
± 2,5
> 75
≤ 100
± 3,0
> 100
≤ 150
± 3,5
> 150
≤ 200
± 4,0
> 200
± 5,0
Diametro Nominale DN
6
8
10
15
20
25
32
40
50
65
80
100
125
150
Designazione della
grandezza del filetto
1/8”
1/4”
3/8”
1/2”
3/4”
1”
1 1/4”
1 1/2”
2”
2 1/2”
3”
4”
5”
6”
Longitudine di
giunzione in mm.
7
10
10
13
15
17
19
19
24
27
30
36
40
40
