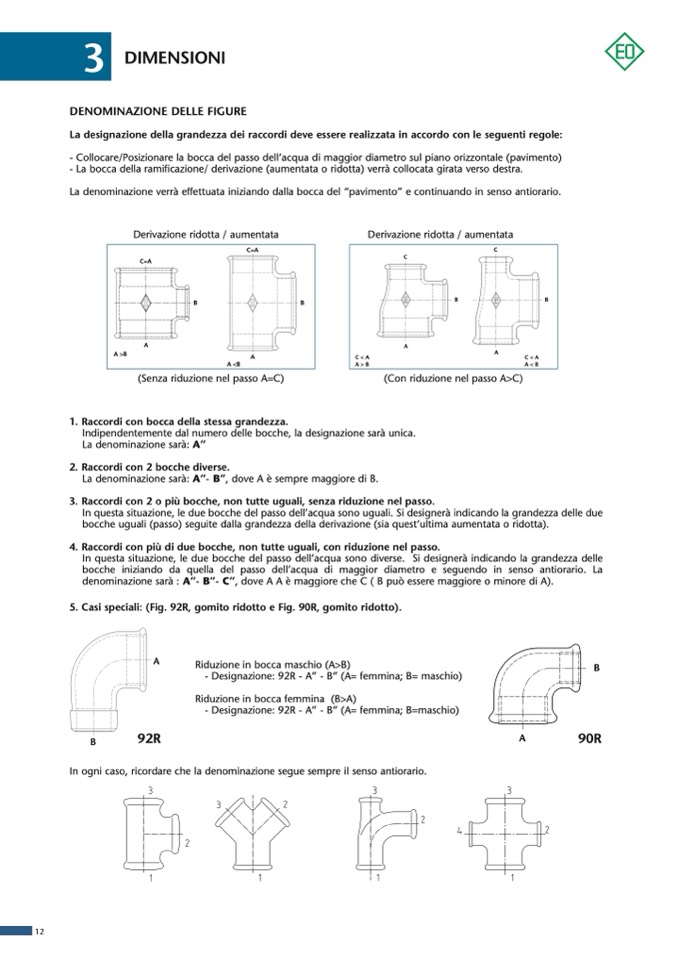

DIMENSIONI

DENOMINAZIONE DELLE FIGURE

La designazione della grandezza dei raccordi deve essere realizzata in accordo con le seguenti regole:

- Collocare/Posizionare la bocca del passo dell’acqua di maggior diametro sul piano orizzontale (pavimento)

- La bocca della ramificazione/ derivazione (aumentata o ridotta) verrà collocata girata verso destra.

La denominazione verrà effettuata iniziando dalla bocca del “pavimento” e continuando in senso antiorario.

Derivazione ridotta / aumentata

Derivazione ridotta / aumentata

C=A

C=A

B

B

C

C

B

B

A

A

A

C<A

C<A

A

A <B

A > B

A < B

A >B

1. Raccordi con bocca della stessa grandezza.

Indipendentemente dal numero delle bocche, la designazione sarà unica.

La denominazione sarà: A”

2. Raccordi con 2 bocche diverse.

La denominazione sarà: A”- B”, dove A è sempre maggiore di B.

3. Raccordi con 2 o più bocche, non tutte uguali, senza riduzione nel passo.

In questa situazione, le due bocche del passo dell’acqua sono uguali. Si designer

à indicando la grandezza delle due

bocche uguali (passo) seguite dalla grandezza della derivazione (sia quest’ultima aumentata o ridotta).

4. Raccordi con più di due bocche, non tutte uguali, con riduzione nel passo.

In questa situazione, le due bocche del passo dell’acqua sono diverse. Si designerà indicando la grandezza delle

bocche iniziando da quella del passo dell’acqua di maggior diametro e seguendo in senso antiorario. La

denominazione sarà : A”- B”- C”, dove A A è maggiore che C ( B può essere maggiore o minore di A).

B

(Senza riduzione nel passo A=C)

(Con riduzione nel passo A>C)

5. Casi speciali: (Fig. 92R, gomito ridotto e Fig. 90R, gomito ridotto).

A

Riduzione in bocca maschio (A>B)

- Designazione: 92R - A” - B” (A= femmina; B= maschio)

Riduzione in bocca femmina (B>A)

- Designazione: 92R - A” - B” (A= femmina; B=maschio)

B

92R

A

90R

In ogni caso, ricordare che la denominazione segue sempre il senso antiorario.
