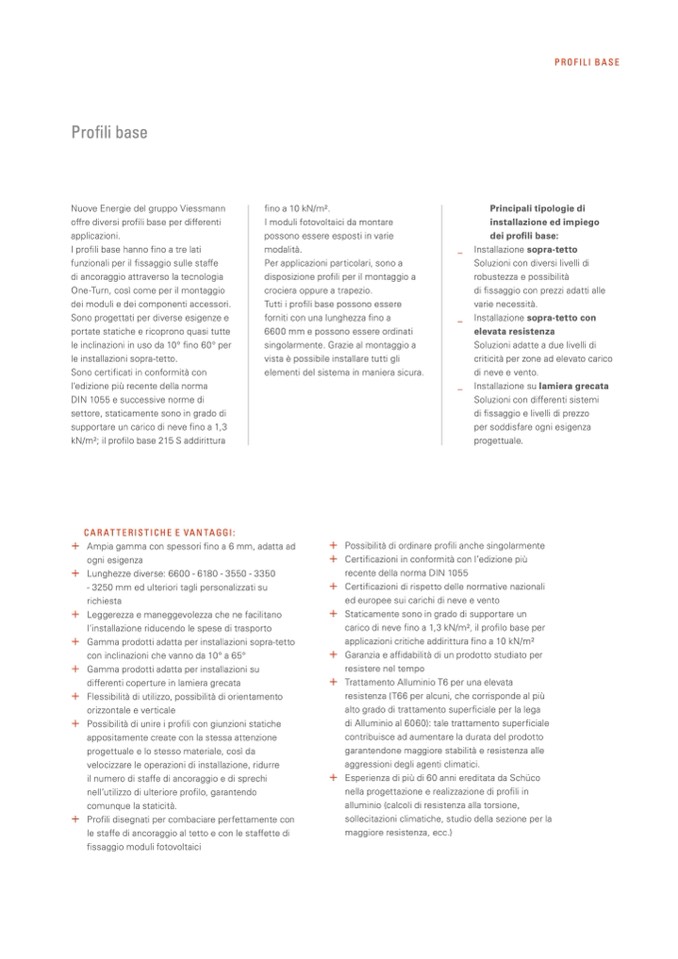

Profili base
Nuove Energie del gruppo Viessmann
offre diversi profili base per differenti
applicazioni.
I profili base hanno fino a tre lati
funzionali per il fissaggio sulle staffe
di ancoraggio attraverso la tecnologia
One-Turn, così come per il montaggio
dei moduli e dei componenti accessori.
Sono progettati per diverse esigenze e
portate statiche e ricoprono quasi tutte
le inclinazioni in uso da 10° fino 60° per
le installazioni sopra-tetto.
Sono certificati in conformità con
l’edizione più recente della norma
DIN 1055 e successive norme di
settore, staticamente sono in grado di
supportare un carico di neve fino a 1,3
kN/m2; il profilo base 215 S addirittura
CARATTERISTICHE E VANTAGGI:
fino a 10 kN/m2.
I moduli fotovoltaici da montare
possono essere esposti in varie
modalità.
_
Per applicazioni particolari, sono a
disposizione profili per il montaggio a
crociera oppure a trapezio.
Tutti i profili base possono essere
forniti con una lunghezza fino a
6600 mm e possono essere ordinati
singolarmente. Grazie al montaggio a
vista è possibile installare tutti gli
elementi del sistema in maniera sicura.
_
Principali tipologie di
installazione ed impiego
dei profili base:
Installazione sopra-tetto
Soluzioni con diversi livelli di
robustezza e possibilità
di fissaggio con prezzi adatti alle
varie necessità.
Installazione sopra-tetto con
elevata resistenza
Soluzioni adatte a due livelli di
criticità per zone ad elevato carico
di neve e vento.
Installazione su lamiera grecata
Soluzioni con differenti sistemi
di fissaggio e livelli di prezzo
per soddisfare ogni esigenza
progettuale.
+
Lunghezze diverse: 6600 - 6180 - 3550 - 3350
- 3250 mm ed ulteriori tagli personalizzati su
richiesta
+
Leggerezza e maneggevolezza che ne facilitano
l’installazione riducendo le spese di trasporto
+
Gamma prodotti adatta per installazioni sopra-tetto
con inclinazioni che vanno da 10° a 65°
+
Gamma prodotti adatta per installazioni su
differenti coperture in lamiera grecata
+
Flessibilità di utilizzo, possibilità di orientamento
orizzontale e verticale
resistenza (T66 per alcuni, che corrisponde al più
alto grado di trattamento superficiale per la lega
di Alluminio al 6060): tale trattamento superficiale
contribuisce ad aumentare la durata del prodotto
garantendone maggiore stabilità e resistenza alle
aggressioni degli agenti climatici.
+
Possibilità di unire i profili con giunzioni statiche
appositamente create con la stessa attenzione
progettuale e lo stesso materiale, così da
velocizzare le operazioni di installazione, ridurre
il numero di staffe di ancoraggio e di sprechi
nell’utilizzo di ulteriore profilo, garantendo
comunque la staticità.
+
Esperienza di più di 60 anni ereditata da Schüco
nella progettazione e realizzazione di profili in
alluminio (calcoli di resistenza alla torsione,
sollecitazioni climatiche, studio della sezione per la
maggiore resistenza, ecc.)
+
Profili disegnati per combaciare perfettamente con
le staffe di ancoraggio al tetto e con le staffette di
fissaggio moduli fotovoltaici
PROFILI BASE
+
Ampia gamma con spessori fino a 6 mm, adatta ad
ogni esigenza
+
Possibilità di ordinare profili anche singolarmente
+
Certificazioni in conformità con l’edizione più
recente della norma DIN 1055
+
Certificazioni di rispetto delle normative nazionali
ed europee sui carichi di neve e vento
+
Staticamente sono in grado di supportare un
carico di neve fino a 1,3 kN/m2, il profilo base per
applicazioni critiche addirittura fino a 10 kN/m2
+
Garanzia e affidabilità di un prodotto studiato per
resistere nel tempo
+
Trattamento Alluminio T6 per una elevata
_
