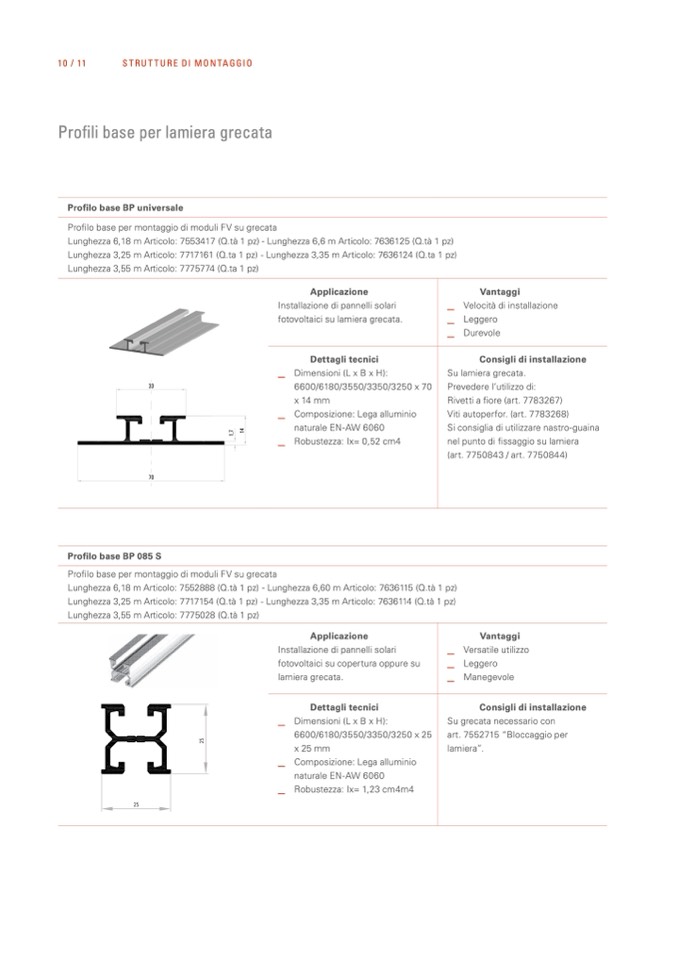

Viessmann - Strutture di montaggio

��

10 / 11

STRUTTURE DI MONTAGGIO

��

Profili base per lamiera grecata

��

Profilo base BP universale

Profilo base per montaggio di moduli FV su grecata

�

��

Applicazione

��

Installazione di pannelli solari

fotovoltaici su lamiera grecata.

_

Vantaggi

Velocità di installazione

Leggero

Durevole

Consigli di installazione

�

��

Lunghezza 6,18 m Articolo: 7553417 (Q.tà 1 pz) - Lunghezza 6,6 m Articolo: 7636125 (Q.tà 1 pz)

��

Profilo base BP 085 S

��

Lunghezza 3,25 m Articolo: 7717161 (Q.ta 1 pz) - Lunghezza 3,35 m Articolo: 7636124 (Q.ta 1 pz)

Lunghezza 3,55 m Articolo: 7775774 (Q.ta 1 pz)

�

Profilo base per montaggio di moduli FV su grecata

��

Lunghezza 6,18 m Articolo: 7552888 (Q.tà 1 pz) - Lunghezza 6,60 m Articolo: 7636115 (Q.tà 1 pz)

Lunghezza 3,25 m Articolo: 7717154 (Q.t

à 1 pz) - Lunghezza 3,35 m Articolo: 7636114 (Q.tà 1 pz)

Lunghezza 3,55 m Articolo: 7775028 (Q.t

à 1 pz)

��

Applicazione

Installazione di pannelli solari

fotovoltaici su copertura oppure su

lamiera grecata.

_

Vantaggi

Versatile utilizzo

Leggero

Manegevole

Consigli di installazione

��

Dettagli tecnici

_

Dimensioni (L x B x H):

��

Su lamiera grecata.

Prevedere l’utilizzo di:

Rivetti a fiore (art. 7783267)

Viti autoperfor. (art. 7783268)

Si consiglia di utilizzare nastro-guaina

nel punto di fissaggio su lamiera

(art. 7750843 / art. 7750844)

6600/6180/3550/3350/3250 x 70

x 14 mm

_

Composizione: Lega alluminio

naturale EN-AW 6060

_

Robustezza: Ix= 0,52 cm4

_

Dettagli tecnici

Dimensioni (L x B x H):

6600/6180/3550/3350/3250 x 25

x 25 mm

Composizione: Lega alluminio

naturale EN-AW 6060

Robustezza: Ix= 1,23 cm4m4

Su grecata necessario con

art. 7552715 “Bloccaggio per

lamiera”.

������

Profili base per lamiera grecata
