Viessmann - Strutture di montaggio

44 / 45

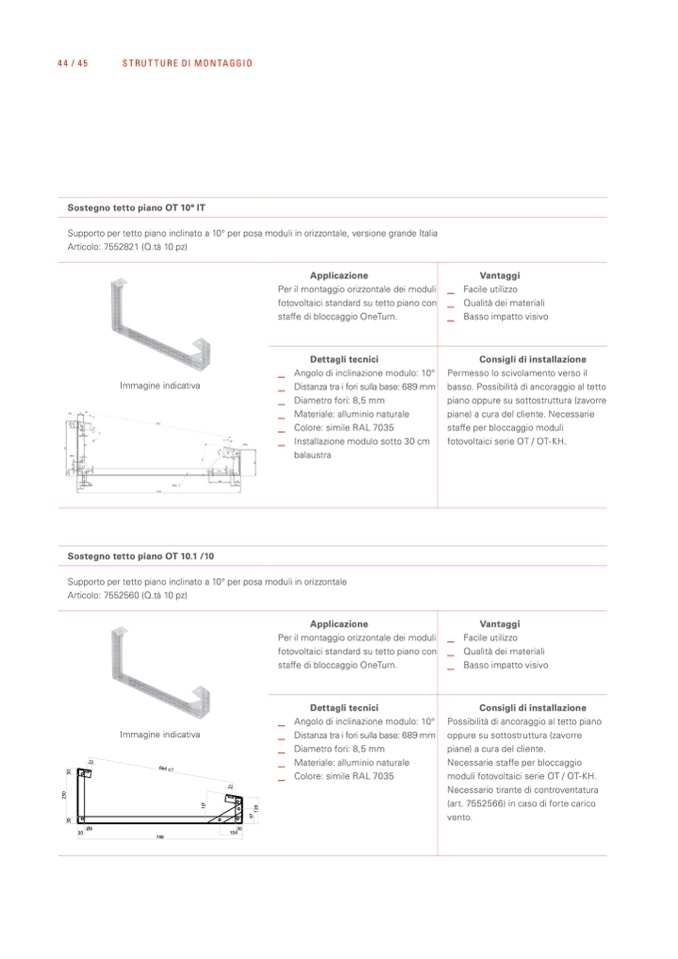

STRUTTURE DI MONTAGGIO

Sostegno tetto piano OT 10° IT

Supporto per tetto piano inclinato a 10° per posa moduli in orizzontale, versione grande Italia

Articolo: 7552821 (Q.tà 10 pz)

��

� � � � � � � � � � �

�

o� �

�

t�

�g

�

n� �o

�

�e �t t

�o

�

p� i a n o O T 1

0 .

1 /

Immagine indicativa

_

Angolo di inclinazione modulo: 10°

_

Distanza tra i fori sulla base: 689 mm

_

Diametro fori: 8,5 mm

_

Materiale: alluminio naturale

Permesso lo scivolamento verso il

basso. Possibilità di ancoraggio al tetto

piano oppure su sottostruttura (zavorre

piane) a cura del cliente. Necessarie

staffe per bloccaggio moduli

fotovoltaici serie OT / OT-KH.

��

Supporto per tetto piano inclinato a 10° per posa moduli in orizzontale

Articolo: 7552560 (Q.tà 10 pz)

��

_

Colore: simile RAL 7035

��

Ø8

��

748

104

��

Immagine indicativa

Possibilità di ancoraggio al tetto piano

oppure su sottostruttura (zavorre

piane) a cura del cliente.

Necessarie staffe per bloccaggio

moduli fotovoltaici serie OT / OT-KH.

Necessario tirante di controventatura

(art. 7552566) in caso di forte carico

vento.

Applicazione

Per il montaggio orizzontale dei moduli

fotovoltaici standard su tetto piano con

staffe di bloccaggio OneTurn.

Dettagli tecnici

_

Vantaggi

Facile utilizzo

Qualità dei materiali

Basso impatto visivo

Consigli di installazione

_
