Viessmann - Strutture di montaggio

Sostegni per tetto piano

Nuove Energie del gruppo Viessmann

dispone di una completa gamma

di strutture di sostegno moduli

fotovoltaici per tetto piano.

Il supporto per tetto piano è un tipo

di montaggio rapido e vantaggioso

per impianti fotovoltaici di grandi

dimensioni.

I moduli vengono montati in orizzontale

su supporti per tetti piani con viti ad

aggancio rapido OneTurn senza

l’utilizzo di profili di sostegno.

I triangoli possono essere fissati

CARATTERISTICHE E VANTAGGI:

alla copertura con viti oppure con

contrappesi da inserire (cordoli in

calcestruzzo).

Per semplificare il montaggio delle

staffe di fissaggio OneTurn sono

presenti delle asole sulle estremità di

sostegno.

Al fine di rendere più solida la struttura

e rispettare le norme statiche, è

richiesto il montaggio di un tirante di

sicurezza e controventatura almeno

ogni cinque moduli. È necessario che

tale tirante sia installato all’interno dei

triangoli nel modulo centrale della fila o

in un modulo vicino.

Sono disponibili num. 5 gradi di

inclinazione: 10°, 15°, 20°, 25° e 30°.

Il triangolo speciale con inclinazione

10° consente il posizionamento dei

moduli al di sotto dell’altezza di 30 cm

(balaustra).

+

Montaggio particolarmente rapido e sicuro grazie

all’utilizzo della tecnologia OneTurn

+

Foro di montaggio staffette integrato per la tecno-

logia OneTurn

+

Montaggio conveniente senza l’uso di profili base

+

Sicurezza anche in caso di forti carichi di neve e

vento

+

Flessibilità di installazione: i sostegni possono

essere fissati sulla parte strutturale oppure tramite

l’inserimento di contrappesi (foratura del manto di

copertura non necessaria)

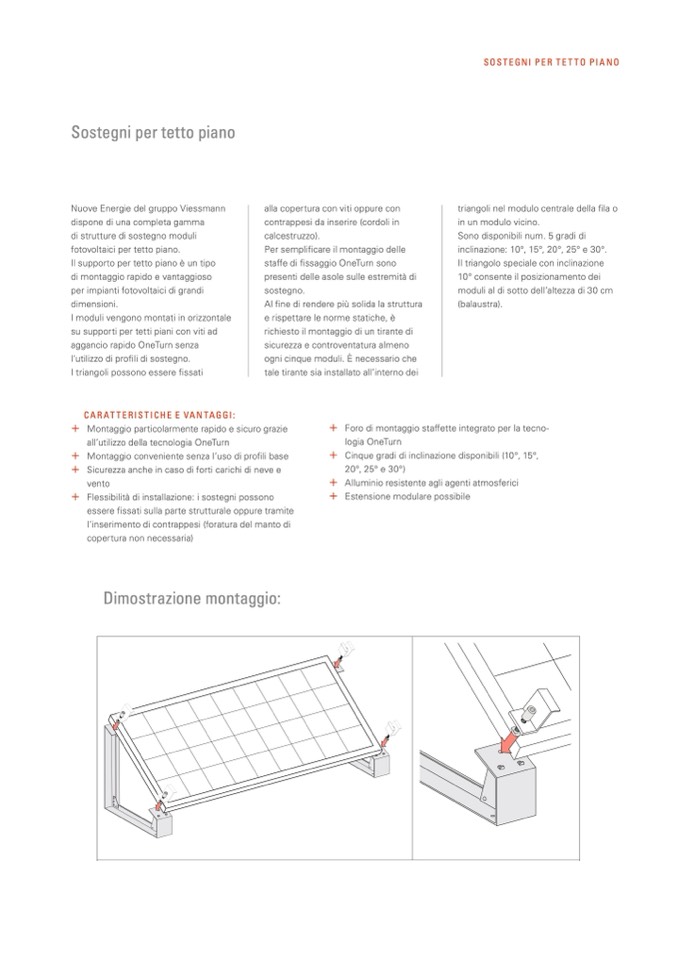

Dimostrazione montaggio:

+

Cinque gradi di inclinazione disponibili (10°, 15°,

20°, 25° e 30°)

��

+

Alluminio resistente agli agenti atmosferici

+

Estensione modulare possibile

��

�

��

�

��

�

SOSTEGNI PER TETTO PIANO
