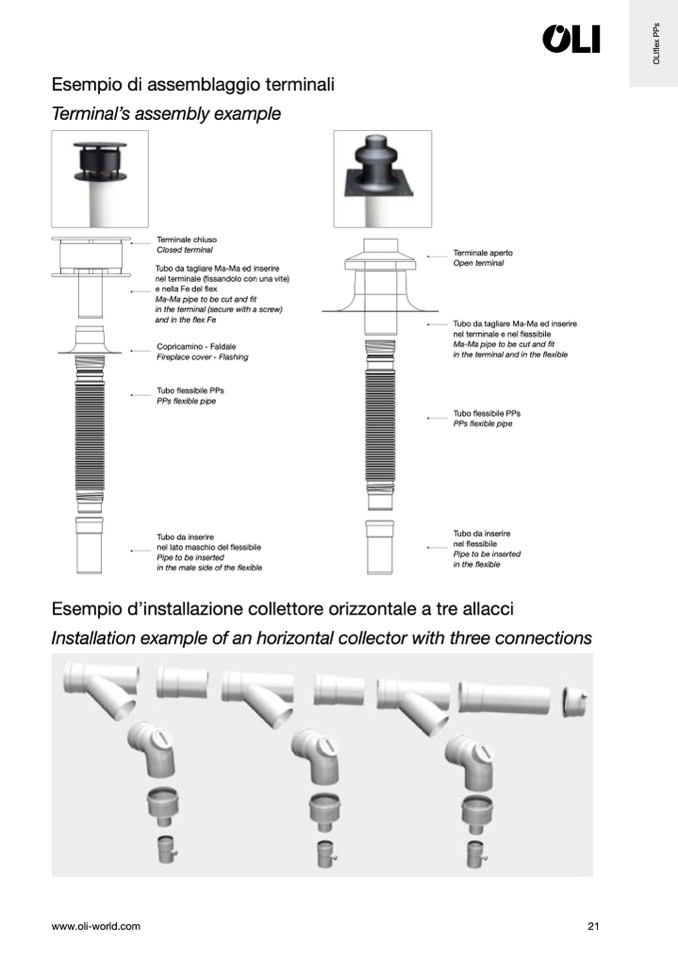

Esempio di assemblaggio terminali

Terminal’s assembly example

Terminale chiuso

Closed terminal

Tubo da tagliare Ma-Ma ed inserire

nel terminale (fissandolo con una vite)

e nella Fe del flex

Ma-Ma pipe to be cut and fit

in the terminal (secure with a screw)

and in the flex Fe

Copricamino - Faldale

Fireplace cover - Flashing

Tubo flessibile PPs

PPs flexible pipe

Tubo da inserire

nel lato maschio del flessibile

Pipe to be inserted

in the male side of the flexible

Terminale aperto

Open terminal

Tubo da tagliare Ma-Ma ed inserire

nel terminale e nel flessibile

Ma-Ma pipe to be cut and fit

in the terminal and in the flexible

Tubo flessibile PPs

PPs flexible pipe

Tubo da inserire

nel flessibile

Pipe to be inserted

in the flexible

Esempio d’installazione collettore orizzontale a tre allacci

Installation example of an horizontal collector with three connections
