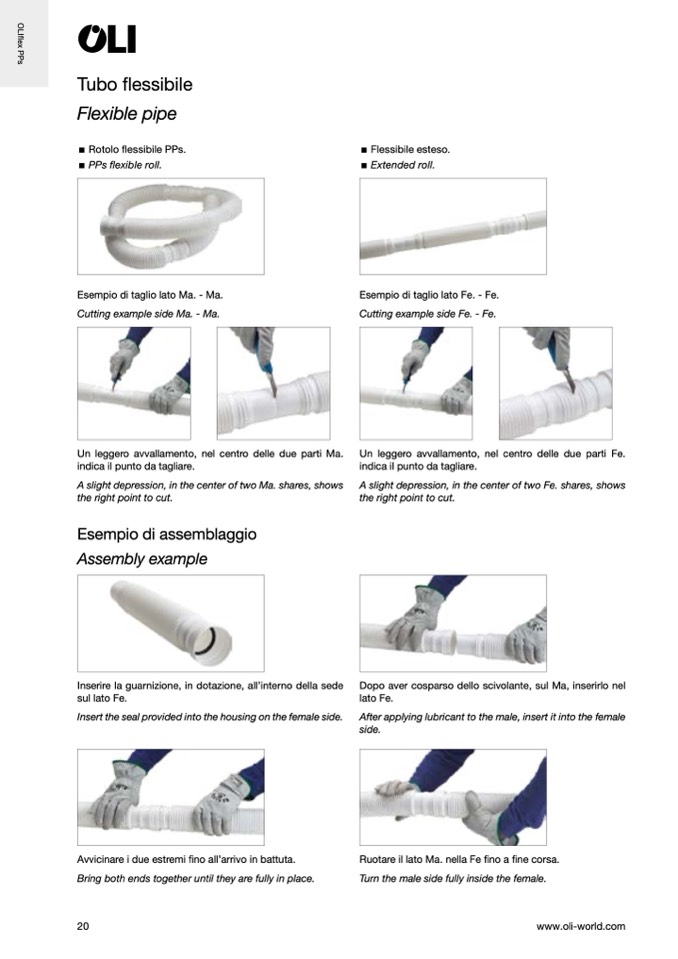

Tubo flessibile

Flexible pipe



Rotolo flessibile PPs.



PPs flexible roll.

Esempio di taglio lato Ma. - Ma.

Cutting example side Ma. - Ma.

Un leggero avvallamento, nel centro delle due parti Ma.

indica il punto da tagliare.

A slight depression, in the center of two Ma. shares, shows

the right point to cut.

Esempio di assemblaggio

Assembly example

Inserire la guarnizione, in dotazione, all’interno della sede

sul lato Fe.

Insert the seal provided into the housing on the female side.

Avvicinare i due estremi fino all’arrivo in battuta.

Bring both ends together until they are fully in place.



Flessibile esteso.



Extended roll.

Esempio di taglio lato Fe. - Fe.

Cutting example side Fe. - Fe.

Un leggero avvallamento, nel centro delle due parti Fe.

indica il punto da tagliare.

A slight depression, in the center of two Fe. shares, shows

the right point to cut.

20

www.oli-world.com

Dopo aver cosparso dello scivolante, sul Ma, inserirlo nel

lato Fe.

After applying lubricant to the male, insert it into the female

side.

Ruotare il lato Ma. nella Fe fino a fine corsa.

Turn the male side fully inside the female.
