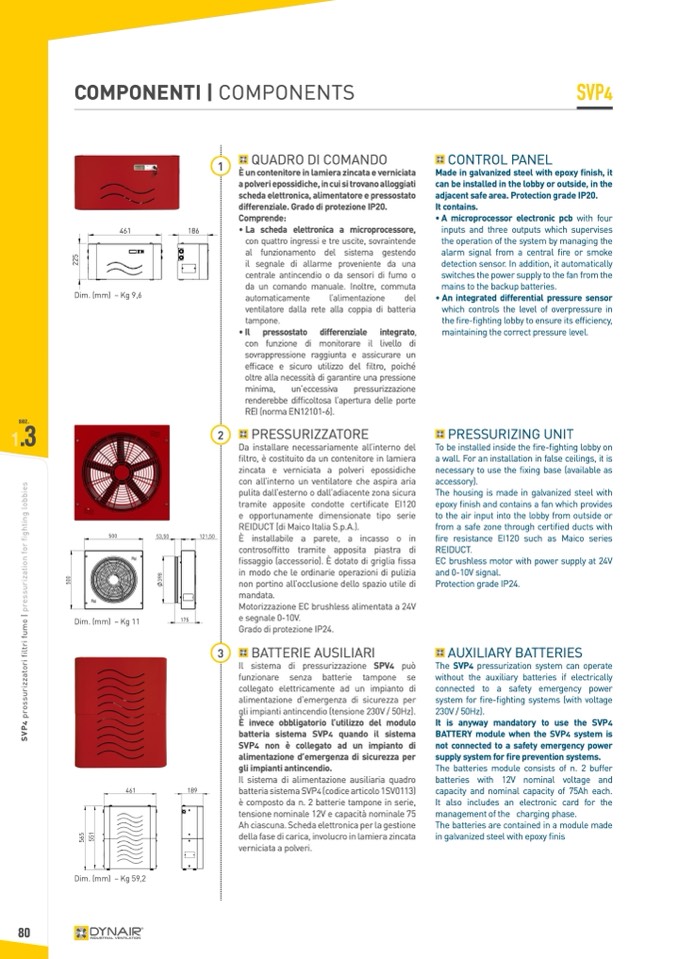

COMPONENTI | COMPONENTS

SVP4

Made in galvanized steel with epoxy finish, it

can be installed in the lobby or outside, in the

adjacent safe area. Protection grade IP20.

It contains.

• A microprocessor electronic pcb with four

inputs and three outputs which supervises

the operation of the system by managing the

alarm signal from a central fire or smoke

detection sensor. In addition, it automatically

switches the power supply to the fan from the

mains to the backup batteries.

• An integrated differential pressure sensor

which controls the level of overpressure in

the fire-fighting lobby to ensure its efficiency,

maintaining the correct pressure level.

PRESSURIZING UNIT

To be installed inside the fire-fighting lobby on

a wall. For an installation in false ceilings, it is

necessary to use the fixing base (available as

accessory).

The housing is made in galvanized steel with

epoxy finish and contains a fan which provides

to the air input into the lobby from outside or

from a safe zone through certified ducts with

fire resistance EI120 such as Maico series

REIDUCT.

EC brushless motor with power supply at 24V

and 0-10V signal.

Protection grade IP24.

AUXILIARY BATTERIES

The SVP4 pressurization system can operate

without the auxiliary batteries if electrically

connected to a safety emergency power

system for fire-fighting systems (with voltage

230V / 50Hz).

It is anyway mandatory to use the SVP4

BATTERY module when the SVP4 system is

not connected to a safety emergency power

supply system for fire prevention systems.

The batteries module consists of n. 2 buffer

batteries with 12V nominal voltage and

capacity and nominal capacity of 75Ah each.

It also includes an electronic card for the

management of the charging phase.

The batteries are contained in a module made

in galvanized steel with epoxy finis

461

Dim. (mm) – Kg 9,6

186

Dim. (mm) – Kg 11

175

500

53,50

121,50

Quadro batteria

- Accessorio -

Dim. (mm) – Kg 59,2

461

189

1

QUADRO DI COMANDO

È un contenitore in lamiera zincata e verniciata

a polveri epossidiche, in cui si trovano alloggiati

scheda elettronica, alimentatore e pressostato

differenziale. Grado di protezione IP20.

Comprende:

• La scheda elettronica a microprocessore,

con quattro ingressi e tre uscite, sovraintende

al funzionamento del sistema gestendo

il segnale di allarme proveniente da una

centrale antincendio o da sensori di fumo o

da un comando manuale. Inoltre, commuta

automaticamente

l’alimentazione

del

ventilatore dalla rete alla coppia di batteria

tampone.

• Il pressostato differenziale integrato,

con funzione di monitorare il livello di

sovrappressione raggiunta e assicurare un

efficace e sicuro utilizzo del filtro, poiché

oltre alla necessità di garantire una pressione

minima,

un’eccessiva

pressurizzazione

renderebbe difficoltosa l’apertura delle porte

REI (norma EN12101-6).

PRESSURIZZATORE

Da installare necessariamente all’interno del

filtro, è costituito da un contenitore in lamiera

zincata e verniciata a polveri epossidiche

con all’interno un ventilatore che aspira aria

pulita dall’esterno o dall’adiacente zona sicura

tramite apposite condotte certificate EI120

e opportunamente dimensionate tipo serie

REIDUCT (di Maico Italia S.p.A.).

È installabile a parete, a incasso o in

controsoffitto tramite apposita piastra di

fissaggio (accessorio). È dotato di griglia fissa

in modo che le ordinarie operazioni di pulizia

non portino all’occlusione dello spazio utile di

mandata.

Motorizzazione EC brushless alimentata a 24V

e segnale 0-10V.

Grado di protezione IP24.

BATTERIE AUSILIARI

Il sistema di pressurizzazione SPV4 può

funzionare senza batterie tampone se

collegato elettricamente ad un impianto di

alimentazione d’emergenza di sicurezza per

gli impianti antincendio (tensione 230V / 50Hz).

È invece obbligatorio l’utilizzo del modulo

batteria sistema SVP4 quando il sistema

SVP4 non è collegato ad un impianto di

alimentazione d’emergenza di sicurezza per

gli impianti antincendio.

Il sistema di alimentazione ausiliaria quadro

batteria sistema SVP4 (codice articolo 1SV0113)

è composto da n. 2 batterie tampone in serie,

tensione nominale 12V e capacità nominale 75

Ah ciascuna. Scheda elettronica per la gestione

della fase di carica, involucro in lamiera zincata

verniciata a polveri.

CONTROL PANEL

3

5

6

5

5

5

1
