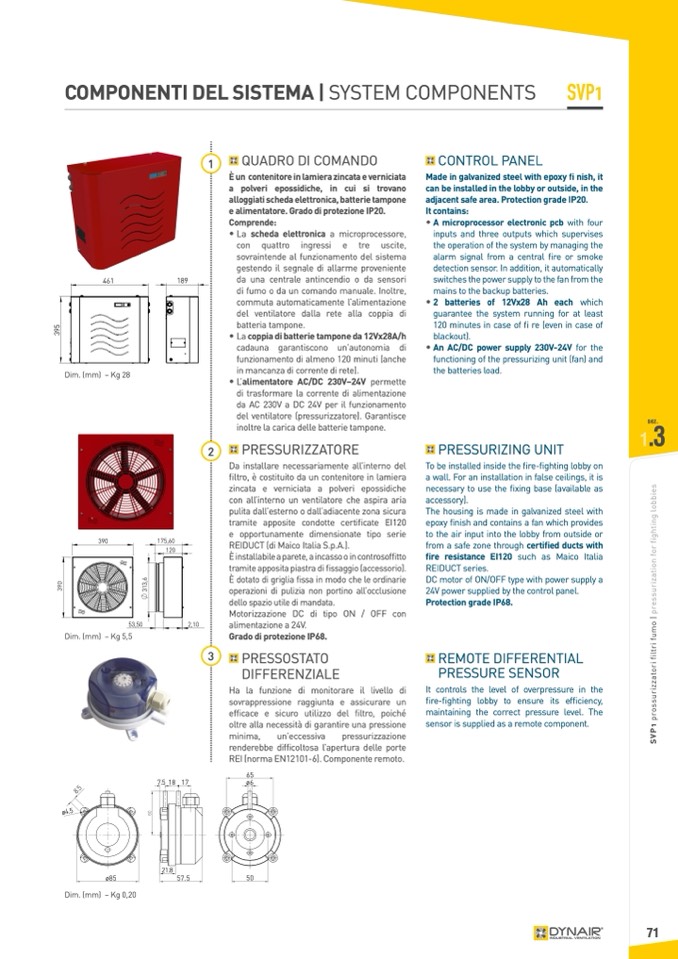

COMPONENTI DEL SISTEMA | SYSTEM COMPONENTS SVP1

461

189

Dim. (mm) – Kg 28

• 2 batteries of 12Vx28 Ah

guarantee the system running for at least

120 minutes in case of fi re (even in case of

blackout).

• An AC/DC power supply 230V-24V for the

functioning of the pressurizing unit (fan) and

the batteries load.

PRESSURIZING UNIT

To be installed inside the fire-fighting lobby on

a wall. For an installation in false ceilings, it is

necessary to use the fixing base (available as

accessory).

The housing is made in galvanized steel with

epoxy finish and contains a fan which provides

to the air input into the lobby from outside or

from a safe zone through certified ducts with

fire resistance EI120 such as Maico Italia

REIDUCT series.

DC motor of ON/OFF type with power supply a

24V power supplied by the control panel.

Protection grade IP68.

REMOTE DIFFERENTIAL

PRESSURE SENSOR

It controls the level of overpressure in the

fire-fighting lobby to ensure its efficiency,

maintaining the correct pressure level. The

sensor is supplied as a remote component.

390

175,60

120

53,50

2,10

Dim. (mm) – Kg 5,5

Dim. (mm) – Kg 0,20

ø85

21.8

57.5

50

7.518 17

1

QUADRO DI COMANDO

È un contenitore in lamiera zincata e verniciata

a polveri epossidiche, in cui si trovano

alloggiati scheda elettronica, batterie tampone

e alimentatore. Grado di protezione IP20.

Comprende:

• La scheda elettronica a microprocessore,

con quattro ingressi e tre uscite,

sovraintende al funzionamento del sistema

gestendo il segnale di allarme proveniente

da una centrale antincendio o da sensori

di fumo o da un comando manuale. Inoltre,

commuta automaticamente l’alimentazione

del ventilatore dalla rete alla coppia di

batteria tampone.

• La coppia di batterie tampone da 12Vx28A/h

cadauna garantiscono un’autonomia di

funzionamento di almeno 120 minuti (anche

in mancanza di corrente di rete).

•L’alimentatore AC/DC 230V–24V permette

di trasformare la corrente di alimentazione

da AC 230V a DC 24V per il funzionamento

del ventilatore (pressurizzatore). Garantisce

inoltre la carica delle batterie tampone.

PRESSURIZZATORE

Da installare necessariamente all’interno del

filtro, è costituito da un contenitore in lamiera

zincata e verniciata a polveri epossidiche

con all’interno un ventilatore che aspira aria

pulita dall’esterno o dall’adiacente zona sicura

tramite apposite condotte certificate EI120

e opportunamente dimensionate tipo serie

REIDUCT (di Maico Italia S.p.A.).

È installabile a parete, a incasso o in controsoffitto

tramite apposita piastra di fissaggio (accessorio).

È dotato di griglia fissa in modo che le ordinarie

operazioni di pulizia non portino all’occlusione

dello spazio utile di mandata.

Motorizzazione DC di tipo ON / OFF con

alimentazione a 24V.

Grado di protezione IP68.

PRESSOSTATO

DIFFERENZIALE

Ha la funzione di monitorare il livello di

sovrappressione raggiunta e assicurare un

efficace e sicuro utilizzo del filtro, poiché

oltre alla necessità di garantire una pressione

minima,

un’eccessiva

pressurizzazione

renderebbe difficoltosa l’apertura delle porte

REI (norma EN12101-6). Componente remoto.

65

ø6

CONTROL PANEL

Made in galvanized steel with epoxy fi nish, it

can be installed in the lobby or outside, in the

adjacent safe area. Protection grade IP20.

It contains:

• A microprocessor electronic pcb with four

inputs and three outputs which supervises

the operation of the system by managing the

alarm signal from a central fire or smoke

detection sensor. In addition, it automatically

switches the power supply to the fan from the

mains to the backup batteries.

2

sez.

1

.3

3

each which

S

V

P

1

p

r

o

s

s

u

r

i

z

z

a

t

o

r

i

f

i

l

t

r

i

f

u

m

o

|

p

r

e

s

s

u

r

i

z

a

t

i

o

n

f

o

r

f

i

g

h

t

i

n

g

l

o

b

b

i

e

s

3

9

0

3

9

5

3

1

3

,

6

8.5

ø4.5

71
