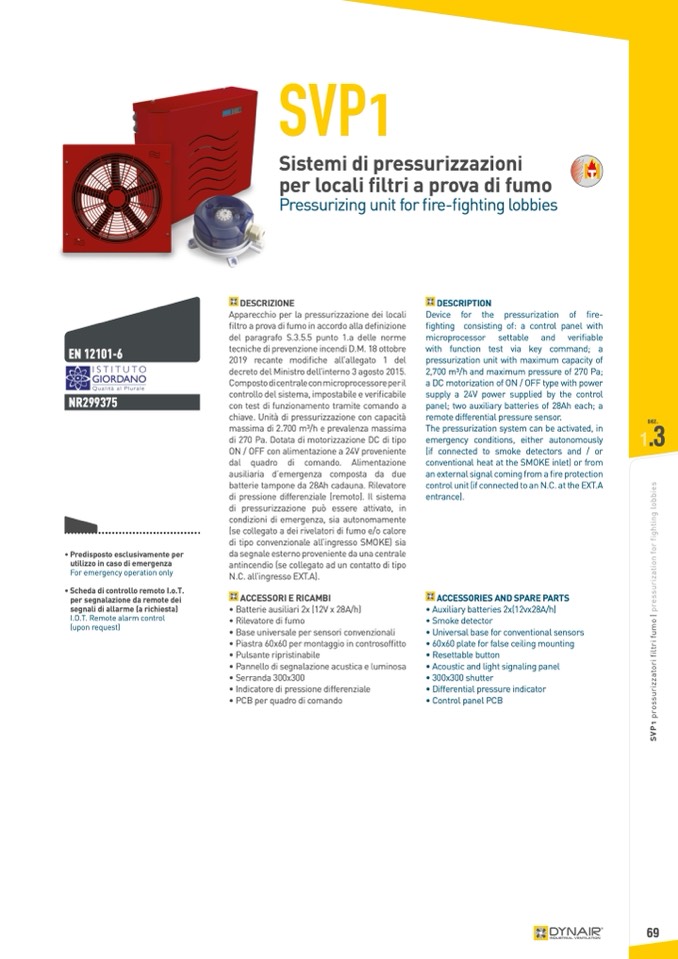

SVP1

Sistemi di pressurizzazioni

per locali filtri a prova di fumo

Pressurizing unit for fire-fighting lobbies

EN 12101-6

NR299375

• Predisposto esclusivamente per

utilizzo in caso di emergenza

For emergency operation only

• Scheda di controllo remoto I.o.T.

per segnalazione da remote dei

segnali di allarme (a richiesta)

I.O.T. Remote alarm control

(upon request)

DESCRIZIONE

Apparecchio per la pressurizzazione dei locali

filtro a prova di fumo in accordo alla definizione

del paragrafo S.3.5.5 punto 1.a delle norme

tecniche di prevenzione incendi D.M. 18 ottobre

2019 recante modifiche all’allegato 1 del

decreto del Ministro dell’interno 3 agosto 2015.

Composto di centrale con microprocessore per il

controllo del sistema, impostabile e verificabile

con test di funzionamento tramite comando a

chiave. Unità di pressurizzazione con capacità

massima di 2.700 m3/h e prevalenza massima

di 270 Pa. Dotata di motorizzazione DC di tipo

ON / OFF con alimentazione a 24V proveniente

dal quadro di comando. Alimentazione

ausiliaria d’emergenza composta da due

batterie tampone da 28Ah cadauna. Rilevatore

di pressione differenziale (remoto). Il sistema

di pressurizzazione può essere attivato, in

condizioni di emergenza, sia autonomamente

(se collegato a dei rivelatori di fumo e/o calore

di tipo convenzionale all’ingresso SMOKE) sia

da segnale esterno proveniente da una centrale

antincendio (se collegato ad un contatto di tipo

N.C. all’ingresso EXT.A).

ACCESSORI E RICAMBI

• Batterie ausiliari 2x (12V x 28A/h)

• Rilevatore di fumo

• Base universale per sensori convenzionali

• Piastra 60x60 per montaggio in controsoffitto

• Pulsante ripristinabile

• Pannello di segnalazione acustica e luminosa

• Serranda 300x300

• Indicatore di pressione differenziale

• PCB per quadro di comando

DESCRIPTION

Device for the pressurization of fire-

fighting consisting of: a control panel with

microprocessor settable and verifiable

with function test via key command; a

pressurization unit with maximum capacity of

2,700 m3/h and maximum pressure of 270 Pa;

a DC motorization of ON / OFF type with power

supply a 24V power supplied by the control

panel; two auxiliary batteries of 28Ah each; a

remote differential pressure sensor.

The pressurization system can be activated, in

emergency conditions, either autonomously

(if connected to smoke detectors and / or

conventional heat at the SMOKE inlet) or from

an external signal coming from a fire protection

control unit (if connected to an N.C. at the EXT.A

entrance).

ACCESSORIES AND SPARE PARTS

• Auxiliary batteries 2x(12vx28A/h)

• Smoke detector

• Universal base for conventional sensors

• 60x60 plate for false ceiling mounting

• Resettable button

• Acoustic and light signaling panel

• 300x300 shutter

• Differential pressure indicator

• Control panel PCB
