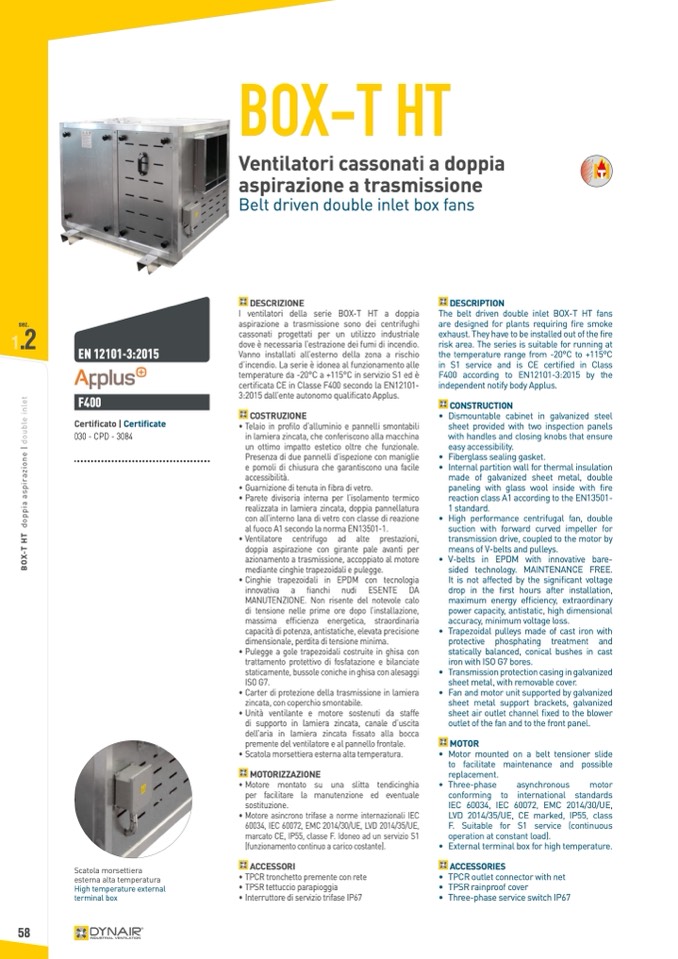

BOX-T HT

Ventilatori cassonati a doppia

aspirazione a trasmissione

Belt driven double inlet box fans

sez.

1

.2

EN 12101-3:2015

F400

Certificato | Certificate

030 - CPD - 3084

DESCRIZIONE

I ventilatori della serie BOX-T HT a doppia

aspirazione a trasmissione sono dei centrifughi

cassonati progettati per un utilizzo industriale

dove è necessaria l’estrazione dei fumi di incendio.

Vanno installati all’esterno della zona a rischio

d’incendio. La serie è idonea al funzionamento alle

temperature da -20°C a +115°C in servizio S1 ed è

certificata CE in Classe F400 secondo la EN12101-

3:2015 dall’ente autonomo qualificato Applus.

COSTRUZIONE

• Telaio in profilo d’alluminio e pannelli smontabili

in lamiera zincata, che conferiscono alla macchina

un ottimo impatto estetico oltre che funzionale.

Presenza di due pannelli d’ispezione con maniglie

e pomoli di chiusura che garantiscono una facile

accessibilità.

• Guarnizione di tenuta in fibra di vetro.

• Parete divisoria interna per l’isolamento termico

realizzata in lamiera zincata, doppia pannellatura

con all’interno lana di vetro con classe di reazione

al fuoco A1 secondo la norma EN13501-1.

• Ventilatore centrifugo ad alte prestazioni,

doppia aspirazione con girante pale avanti per

azionamento a trasmissione, accoppiato al motore

mediante cinghie trapezoidali e pulegge.

• Cinghie trapezoidali in EPDM con tecnologia

innovativa a fianchi nudi ESENTE DA

MANUTENZIONE. Non risente del notevole calo

di tensione nelle prime ore dopo l’installazione,

massima efficienza energetica, straordinaria

capacità di potenza, antistatiche, elevata precisione

dimensionale, perdita di tensione minima.

• Pulegge a gole trapezoidali costruite in ghisa con

trattamento protettivo di fosfatazione e bilanciate

staticamente, bussole coniche in ghisa con alesaggi

ISO G7.

• Carter di protezione della trasmissione in lamiera

zincata, con coperchio smontabile.

•Unità ventilante e motore sostenuti da staffe

di supporto in lamiera zincata, canale d’uscita

dell’aria in lamiera zincata fissato alla bocca

premente del ventilatore e al pannello frontale.

• Scatola morsettiera esterna alta temperatura.

MOTORIZZAZIONE

• Motore montato su una slitta tendicinghia

per facilitare la manutenzione ed eventuale

sostituzione.

• Motore asincrono trifase a norme internazionali IEC

60034, IEC 60072, EMC 2014/30/UE, LVD 2014/35/UE,

marcato CE, IP55, classe F. Idoneo ad un servizio S1

(funzionamento continuo a carico costante).

ACCESSORI

• TPCR tronchetto premente con rete

• TPSR tettuccio parapioggia

• Interruttore di servizio trifase IP67

DESCRIPTION

The belt driven double inlet BOX-T HT fans

are designed for plants requiring fire smoke

exhaust. They have to be installed out of the fire

risk area. The series is suitable for running at

the temperature range from -20°C to +115°C

in S1 service and is CE certified in Class

F400 according to EN12101-3:2015 by the

independent notify body Applus.

CONSTRUCTION

• Dismountable cabinet in galvanized steel

sheet provided with two inspection panels

with handles and closing knobs that ensure

easy accessibility.

• Fiberglass sealing gasket.

• Internal partition wall for thermal insulation

made of galvanized sheet metal, double

paneling with glass wool inside with fire

reaction class A1 according to the EN13501-

1 standard.

• High performance centrifugal fan, double

suction with forward curved impeller for

transmission drive, coupled to the motor by

means of V-belts and pulleys.

• V-belts in EPDM with innovative bare-

sided technology. MAINTENANCE FREE.

It is not affected by the significant voltage

drop in the first hours after installation,

maximum energy efficiency, extraordinary

power capacity, antistatic, high dimensional

accuracy, minimum voltage loss.

• Trapezoidal pulleys made of cast iron with

protective phosphating treatment and

statically balanced, conical bushes in cast

iron with ISO G7 bores.

• Transmission protection casing in galvanized

sheet metal, with removable cover.

• Fan and motor unit supported by galvanized

sheet metal support brackets, galvanized

sheet air outlet channel fixed to the blower

outlet of the fan and to the front panel.

MOTOR

• Motor mounted on a belt tensioner slide

to facilitate maintenance and possible

replacement.

• Three-phase

asynchronous

motor

conforming to international standards

IEC 60034, IEC 60072, EMC 2014/30/UE,

LVD 2014/35/UE, CE marked, IP55, class

F. Suitable for S1 service (continuous

operation at constant load).

• External terminal box for high temperature.

ACCESSORIES

• TPCR outlet connector with net

• TPSR rainproof cover

• Three-phase service switch IP67

58

Scatola morsettiera

esterna alta temperatura

High temperature external

terminal box
