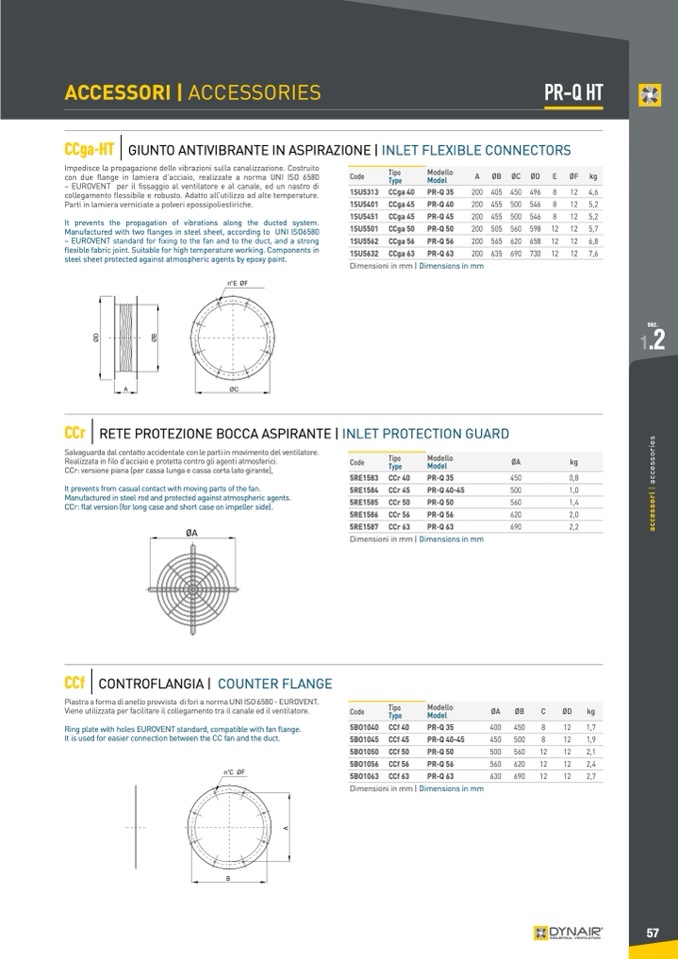

ACCESSORI | ACCESSORIES
PR-Q HT
CCga-HT
|
GIUNTO ANTIVIBRANTE IN ASPIRAZIONE | INLET FLEXIBLE CONNECTORS
Impedisce la propagazione delle vibrazioni sulla canalizzazione. Costruito
con due flange in lamiera d’acciaio, realizzate a norma UNI ISO 6580
– EUROVENT per il
fissaggio al ventilatore e al canale, ed un nastro di
collegamento flessibile e robusto. Adatto all’utilizzo ad alte temperature.
Parti in lamiera verniciate a polveri epossipoliestiriche.
It prevents the propagation of vibrations along the ducted system.
Manufactured with two flanges in steel sheet, according to UNI ISO6580
– EUROVENT standard for fixing to the fan and to the duct, and a strong
flexible fabric joint. Suitable for high temperature working. Components in
steel sheet protected against atmospheric agents by epoxy paint.
1SU5313
1SU5401
1SU5451
1SU5501
1SU5562
1SU5632
CCga 40
CCga 45
CCga 45
CCga 50
CCga 56
CCga 63
PR-Q 35
PR-Q 40
PR-Q 45
PR-Q 50
PR-Q 56
PR-Q 63
200 405
200 455
200 455
200 505
200 565
200 635
450 496
500 546
500 546
560 598
620 658
690 730
8
12 4,6
8
12 5,2
8
12 5,2
12 12 5,7
12 12 6,8
12 12 7,6
Code
Tipo
Type
Modello
Model
A
ØB
ØC
ØD
E
ØF
kg
Dimensioni in mm | Dimensions in mm
sez.
1
.2
CCr
|
RETE PROTEZIONE BOCCA ASPIRANTE | INLET PROTECTION GUARD
Salvaguarda dal contatto accidentale con le parti in movimento del ventilatore.
Realizzata in filo d’acciaio e protetta contro gli agenti atmosferici.
CCr: versione piana (per cassa lunga e cassa corta lato girante),
It prevents from casual contact with moving parts of the fan.
Manufactured in steel rod and protected against atmospheric agents.
CCr: flat version (for long case and short case on impeller side).
ØA
CCf
|
CONTROFLANGIA| COUNTERFLANGE
Piastra a forma di anello provvista di fori a norma UNI ISO 6580 - EUROVENT.
Viene utilizzata per facilitare il collegamento tra il canale ed il ventilatore.
Ring plate with holes EUROVENT standard, compatible with fan
flange.
It is used for easier connection between the CC fan and the duct.
5RE1583
5RE1584
5RE1585
5RE1586
5RE1587
CCr 40
CCr 45
CCr 50
CCr 56
CCr 63
PR-Q 35
PR-Q 40-45
PR-Q 50
PR-Q 56
PR-Q 63
450
500
560
620
690
0,8
1,0
1,4
2,0
2,2
Code
Tipo
Type
Modello
Model
ØA
kg
Dimensioni in mm | Dimensions in mm
Code
Tipo
Type
Modello
Model
ØA
ØB
C
ØD
kg
5BO1040 CCf 40
5BO1045 CCf 45
5BO1050 CCf 50
5BO1056 CCf 56
5BO1063 CCf 63
PR-Q 35
PR-Q 40-45
PR-Q 50
PR-Q 56
PR-Q 63
400 450
450 500
500 560
560 620
630 690
8
8
12
12
12
12
1,7
12
1,9
12
2,1
12
2,4
12
2,7
Dimensioni in mm | Dimensions in mm
