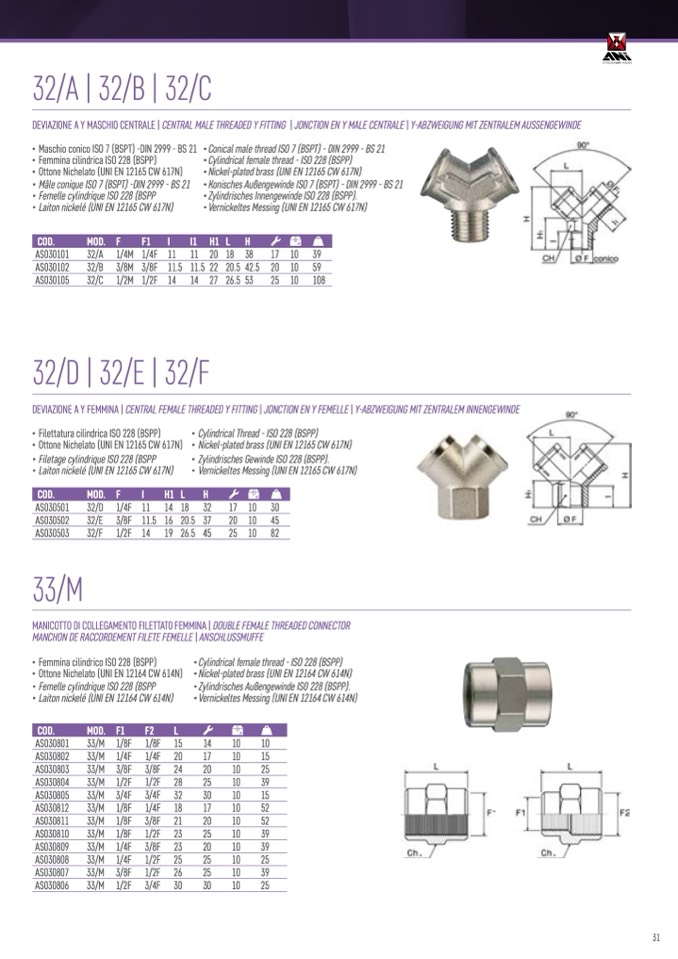

32/A | 32/B | 32/C

DEVIAZIONE A Y MASCHIO CENTRALE | CENTRAL MALE THREADED Y FITTING | JONCTION EN Y MALE CENTRALE | Y-ABZWEIGUNG MIT ZENTRALEM AUSSENGEWINDE

• Maschio conico ISO 7 (BSPT) -DIN 2999 - BS 21

• Femmina cilindrica ISO 228 (BSPP)

• Ottone Nichelato (UNI EN 12165 CW 617N)

• Mâle conique ISO 7 (BSPT) -DIN 2999 - BS 21

• Femelle cylindrique ISO 228 (BSPP

• Laiton nickelé (UNI EN 12165 CW 617N)

• Conical male thread ISO 7 (BSPT) - DIN 2999 - BS 21

• Cylindrical female thread - ISO 228 (BSPP)

• Nickel-plated brass (UNI EN 12165 CW 617N)

• Konisches Außengewinde ISO 7 (BSPT) - DIN 2999 - BS 21

• Zylindrisches Innengewinde ISO 228 (BSPP).

• Vernickeltes Messing (UNI EN 12165 CW 617N)

COD.

MOD.

F

F1

I

I1

H1

L

H

AS030101

32/A 1/4M 1/4F 11 11 20 18 38 17 10 39

AS030102

32/B 3/8M 3/8F 11.5 11.5 22 20.5 42.5 20 10 59

AS030105

32/C 1/2M 1/2F 14 14 27 26.5 53 25 10 108

32/D | 32/E | 32/F

DEVIAZIONE A Y FEMMINA | CENTRAL FEMALE THREADED Y FITTING | JONCTION EN Y FEMELLE | Y-ABZWEIGUNG MIT ZENTRALEM INNENGEWINDE

• Filettatura cilindrica ISO 228 (BSPP)

• Ottone Nichelato (UNI EN 12165 CW 617N)

• Filetage cylindrique ISO 228 (BSPP

• Laiton nickelé (UNI EN 12165 CW 617N)

• Cylindrical Thread - ISO 228 (BSPP)

• Nickel-plated brass (UNI EN 12165 CW 617N)

• Zylindrisches Gewinde ISO 228 (BSPP).

• Vernickeltes Messing (UNI EN 12165 CW 617N)

COD.

MOD.

F

I

H1

L

H

AS030501

32/D 1/4F 11 14 18 32 17 10 30

AS030502

32/E 3/8F 11.5 16 20.5 37 20 10 45

AS030503

32/F 1/2F 14 19 26.5 45 25 10 82

33/M

MANICOTTO DI COLLEGAMENTO FILETTAT0 FEMMINA | DOUBLE FEMALE THREADED CONNECTOR

MANCHON DE RACCORDEMENT FILETE FEMELLE | ANSCHLUSSMUFFE

• Femmina cilindrico ISO 228 (BSPP)

• Ottone Nichelato (UNI EN 12164 CW 614N)

• Femelle cylindrique ISO 228 (BSPP

• Laiton nickelé (UNI EN 12164 CW 614N)

• Cylindrical female thread - ISO 228 (BSPP)

• Nickel-plated brass (UNI EN 12164 CW 614N)

• Zylindrisches Außengewinde ISO 228 (BSPP).

• Vernickeltes Messing (UNI EN 12164 CW 614N)

14

10

10

17

10

15

20

10

25

25

10

39

30

10

15

17

10

52

20

10

52

25

10

39

20

10

39

25

10

25

25

10

39

30

10

25

COD.

MOD.

F1

F2

L

AS030801

AS030802

AS030803

AS030804

AS030805

AS030812

AS030811

AS030810

AS030809

AS030808

AS030807

AS030806

33/M 1/8F

33/M 1/4F

33/M 3/8F

33/M 1/2F

33/M 3/4F

33/M 1/8F

33/M 1/8F

33/M 1/8F

33/M 1/4F

33/M 1/4F

33/M 3/8F

33/M 1/2F

1/8F

1/4F

3/8F

1/2F

3/4F

1/4F

3/8F

1/2F

3/8F

1/2F

1/2F

3/4F

15

20

24

28

32

18

21

23

23

25

26

30

31
